Описание продукта

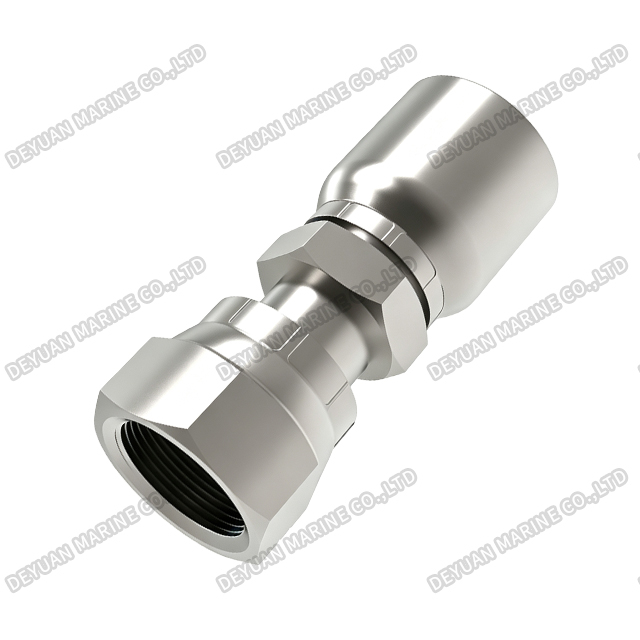

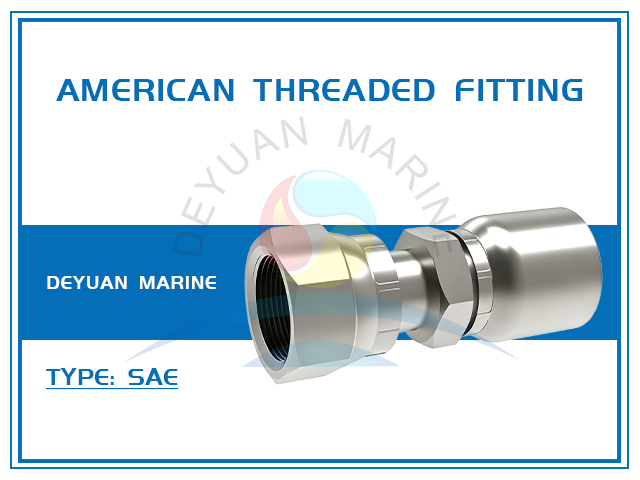

Американский резьбовой фитинг
Введение продукта:
Наши резьбовые соединители Marine American, разработанные специально для жестких требований судостроения и морского строительства, представляют собой высокопроизводительные гидравлические компоненты, предназначенные для обеспечения надежности с нулевым уровнем утечек при экстремальных давлениях и агрессивных средах. Эта линейка продуктов органично объединяет две различные технологии уплотнений: ORFS (уплотнительное кольцо с торцевым уплотнением) и фитинги с развальцовкой конуса 74° JIC.
Эти разъемы обработаны с высокой точностью, чтобы обеспечить идеальное выравнивание и надежную герметизацию в критических судовых гидравлических системах, топливопроводах и контурах охлаждения. Используя стандартные конфигурации SAE (Общества автомобильных инженеров) и ISO, они обеспечивают глобальную взаимозаменяемость. Использование регулируемых концов шпилек значительно упрощает установку в ограниченном пространстве, позволяя точно регулировать ориентацию перед окончательной затяжкой без ущерба для целостности уплотнения.
Основные характеристики продукта:

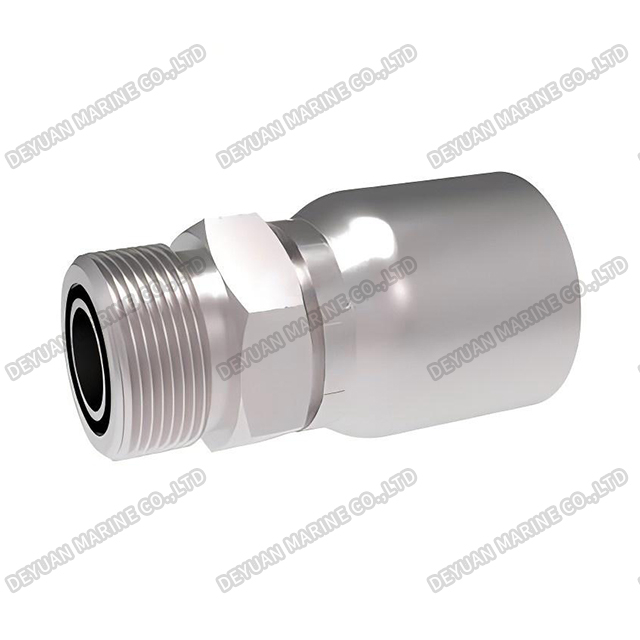

1. Фитинги ORFS (серия HT/2F):
Эти угловые фитинги с углом 90°, оснащенные уплотнительным кольцом с торцевым уплотнением, обеспечивают превосходную виброустойчивость и исключают пути утечек. Конструкция с плоской поверхностью и захваченным уплотнительным кольцом (от O011 до O029) прижимается к плоской сопрягаемой поверхности, обеспечивая удержание высокого давления (до 630 бар в зависимости от размера). Размеры резьбы варьируются от 9/16 x 18 до 2 x 12 (UNF/SAE).

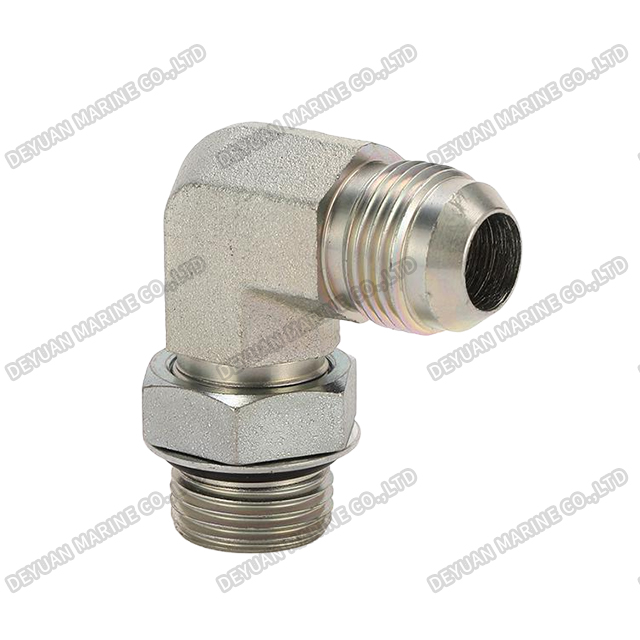

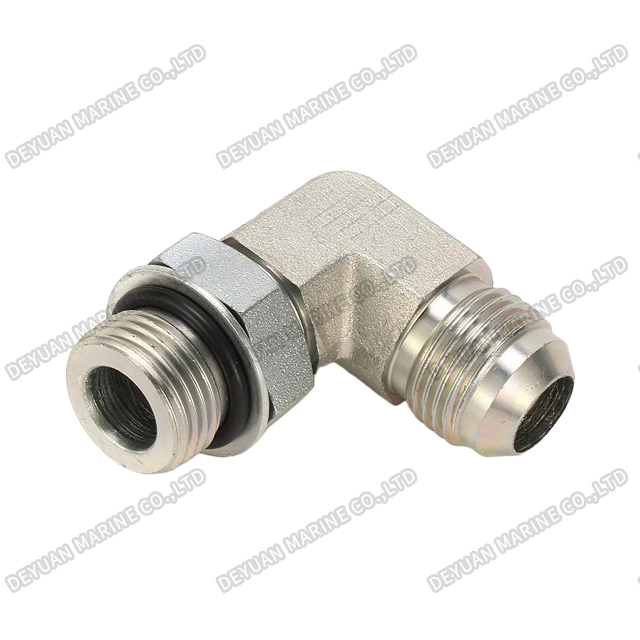

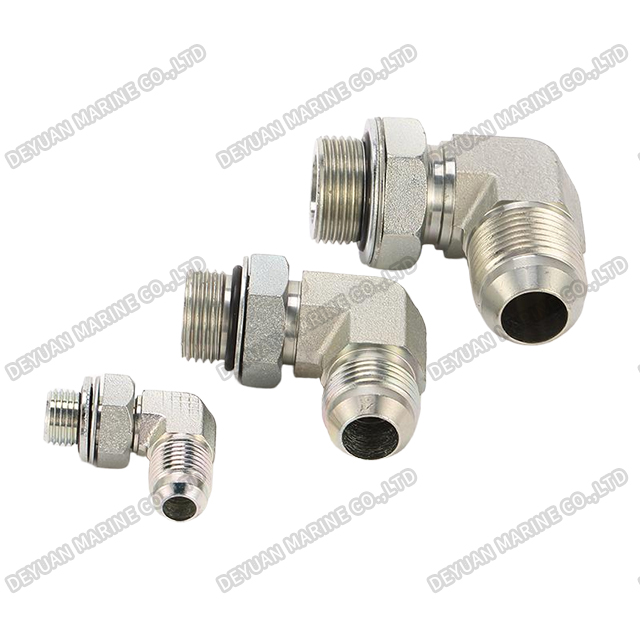

2. Фитинги JIC с конусом 74° (серия HT/JH9):
Эти коленчатые соединители с углом 90° имеют раструбную трубку с конусом 74° (папа JIC) в сочетании с регулируемой шпилькой с метрической наружной резьбой (ISO 6149-3). Эта двойная конфигурация обеспечивает надежное коническое уплотнение под углом 74° «металл к металлу» с одной стороны и уплотнительное кольцо с регулируемой метрической стороной (от M10x1 до M48x2). Примечание. Гайки и втулки для конца JIC необходимо заказывать отдельно, а метрический конец предназначен для портов ISO 9974-1 или ISO 6149-1.

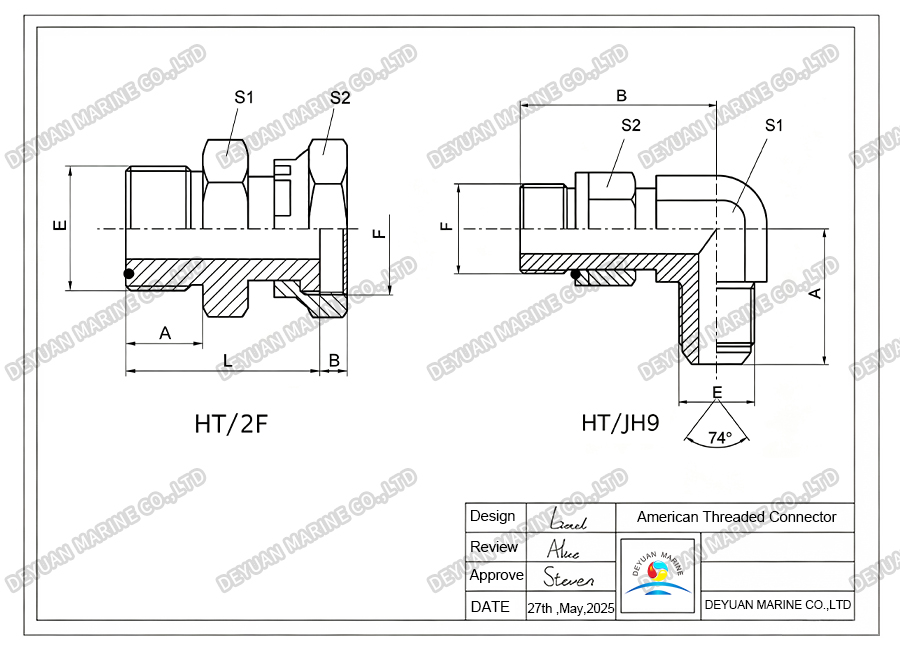

Рисунок:
Технические характеристики фитингов ORFS (серия HT/2F):
| Номер детали. | Нить | уплотнительное кольцо | Dimensions | |||||
| E | F | Е Конец | A | B | L | С1 | С2 | |
| ХТ/2Ф-04 | 9/16'×18 | 9/16'×18 | О011 | 9.8 | 8.5 | 33 | 17 | 19 |
| HT/2F-04-06 | 9/16'×18 | 11/16'×16 | О011 | 9.8 | 10 | 34.5 | 17 | 22 |
| HT/2F-04-08 | 9/16'×18 | 13/16'×16 | О011 | 9.8 | 11 | 36.5 | 19 | 27 |
| HT/2F-06-04 | 11/16'×16 | 9/16'×18 | О012 | 11.2 | 8.5 | 35.5 | 19 | 19 |
| ХТ/2Ф-06 | 11/16'×16 | 11/16'×16 | О012 | 11.2 | 10 | 38.5 | 19 | 22 |
| ХТ/2Ф-06-08 | 11/16'×16 | 13/16'×16 | О012 | 11.2 | 11 | 37.7 | 19 | 27 |
| ХТ/2Ф-06-10 | 11/16'×16 | 1'×14 | О012 | 11.2 | 13.5 | 43.7 | 24 | 30 |
| HT/2F-08-06 | 13/16'×16 | 11/16'×16 | О014 | 13 | 10 | 41 | 22 | 22 |
| ХТ/2Ф-08 | 13/16'×16 | 13/16'×16 | О014 | 13 | 11 | 43 | 22 | 27 |
| HT/2F-08-10 | 13/16'×16 | 1'×14 | О014 | 13 | 13.5 | 45.5 | 24 | 30 |
| HT/2F-08-12 | 13/16'×16 | 1,3/16 дюйма×12 | О014 | 13 | 15 | 49 | 30 | 36 |
| ХТ/2Ф-10-08 | 1'×14 | 1,3/16 дюйма×12 | О016 | 15.5 | 11 | 47.5 | 27 | 27 |
| ХТ/2Ф-10 | 1'×14 | 1'×14 | О016 | 15.5 | 13.5 | 51.5 | 27 | 30 |
| ХТ/2Ф-10-12 | 1'×14 | 1,3/16 дюйма×12 | О016 | 15.5 | 15 | 51.5 | 30 | 36 |
| ХТ/2Ф-10-16 | 1'×14 | 1,7/16 дюйма×12 | О016 | 15.5 | 15 | 56 | 36 | 41 |
| ХТ/2Ф-12-08 | 1,3/16 дюйма×12 | 13/16'×16 | О018 | 17 | 11 | 50.5 | 32 | 27 |
| ХТ/2Ф-12-10 | 1,3/16 дюйма×12 | 1'×14 | О018 | 17 | 13.5 | 54.5 | 32 | 30 |
| ХТ/2Ф-12 | 1,3/16 дюйма×12 | 1,3/16 дюйма×12 | О018 | 17 | 15 | 56 | 32 | 36 |
| ХТ/2Ф-12-16 | 1,3/16 дюйма×12 | 1,7/16 дюйма×12 | О018 | 17 | 15 | 58 | 36 | 41 |
| ХТ/2Ф-16-12 | 1,7/16 дюйма×12 | 1,3/16 дюйма×12 | О021 | 17.5 | 15 | 58 | 38 | 36 |
| ХТ/2Ф-16 | 1,7/16 дюйма×12 | 1,7/16 дюйма×12 | О021 | 17.5 | 15 | 60 | 38 | 41 |
| ХТ/2Ф-16-20 | 1,7/16 дюйма×12 | 1,11/16 дюймов×12 | О021 | 17.5 | 15 | 62 | 41 | 50 |
| ХТ/2Ф-20-16 | 1,11/16 дюймов×12 | 1,7/16 дюйма×12 | О025 | 17.5 | 15 | 58.5 | 46 | 41 |
| ХТ/2Ф-20 | 1,11/16 дюймов×12 | 1,11/16 дюймов×12 | О025 | 17.5 | 15 | 62 | 46 | 50 |
| ХТ/2Ф-20-24 | 1,11/16 дюймов×12 | 2'×12 | О025 | 17.5 | 16 | 65.5 | 50 | 60 |
| ХТ/2Ф-24-20 | 2'×12 | 1,11/16 дюймов×12 | О029 | 17.5 | 15 | 64 | 55 | 50 |
| ХТ/2Ф-24 | 2'×12 | 2'×12 | О029 | 17.5 | 16 | 64 | 55 | 60 |
Технические характеристики фитингов JIC с конусом 74° (серия HT/JH9):
| Номер детали. | Нить | уплотнительное кольцо | Dimensions | ||||
| E | F | F Конец | A | B | С1 | С2 | |
| ХТ/ДЖХ9-04-10ОГ | 7/16'×20 | М10×1 | О08.1×1,6 | 24.5 | 27.5 | 11 | 14 |
| ХТ/ДЖХ9-04-12ОГ | 7/16'×20 | М12×1,5 | О09.3×2,4 | 24.5 | 30.3 | 11 | 17 |
| ХТ/ДЖХ9-04-14ОГ | 7/16'×20 | М14×1,5 | О11,3×2,4 | 26.6 | 32 | 14 | 19 |
| ХТ/ДЖХ9-05-10ОГ | 1/2'×20 | М10×1 | О08.1×1,6 | 26.5 | 28.5 | 14 | 14 |
| ХТ/ДЖХ9-05-12ОГ | 1/2'×20 | М12×1,5 | О09.3×2,4 | 26.5 | 32 | 14 | 17 |
| ХТ/ДЖХ9-05-14ОГ | 1/2'×20 | М14×1,5 | О11,3×2,4 | 26.5 | 32 | 14 | 19 |
| ХТ/ДЖХ9-06-14ОГ | 9/16'×18 | М14×1,5 | О11,3×2,4 | 26.9 | 32 | 14 | 19 |
| ХТ/ДЖХ9-06-16ОГ | 9/16'×18 | М16×1,5 | О13,3×2,4 | 28 | 34.8 | 16 | 22 |
| ХТ/ДЖХ9-06-18ОГ | 9/16'×18 | М18×1,5 | О15,3×2,4 | 30 | 37 | 19 | 24 |
| ХТ/ДЖХ9-08-16ОГ | 3/4 дюйма×16 | М16×1,5 | О13,3×2,4 | 32 | 38 | 19 | 22 |
| ХТ/ДЖХ9-08-18ОГ | 3/4 дюйма×16 | М18×1,5 | О15,3×2,4 | 33 | 38 | 19 | 24 |
| HT/JH9-08-22OG | 3/4 дюйма×16 | М22×1,5 | О19,3×2,4 | 34.8 | 40.2 | 22 | 27 |
| ХТ/ДЖХ9-10-16ОГ | 7/8'×14 | М16×1,5 | О13,3×2,4 | 38 | 38 | 22 | 22 |
| ХТ/ДЖХ9-10-18ОГ | 7/8'×14 | М18×1,5 | О15,3×2,4 | 38 | 39.5 | 22 | 24 |
| ХТ/ДЖХ9-10-22ОГ | 7/8'×14 | М22×1,5 | О19,3×2,4 | 38 | 42.5 | 22 | 27 |
| ХТ/ДЖХ9-12-22ОГ | 1,1/16 дюйма×12 | М22×1,5 | О19,3×2,4 | 45 | 44 | 27 | 27 |
| HT/JH9-12-27OG | 1,1/16 дюйма×12 | М27×2 | О23,5×3,0 | 44.2 | 48.5 | 27 | 32 |
| ХТ/ДЖХ9-16-27ОГ | 1,5/16 дюйма×12 | М27×2 | О23,5×3,0 | 49 | 52 | 33 | 32 |
| ХТ/ДЖХ9-16-33ОГ | 1,5/16 дюйма×12 | М33×2 | О29,5×3,0 | 49 | 52.5 | 33 | 41 |
| ХТ/ДЖХ9-20-42ОГ | 1,5/8 дюйма×12 | М42×2 | О38,5×3,0 | 55.5 | 57.5 | 41 | 50 |
| ХТ/ДЖХ9-24-48ОГ | 1,7/8 дюйма × 12 | М48×2 | О44,5×3,0 | 62.5 | 62.5 | 48 | 55 |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Применение продукта:
1. Морские гидравлические системы: для передачи высокого давления в рулевых механизмах, лебедках и лебедках.
2.Топливные и смазочные линии: для подачи топлива в двигатель, циркуляции смазочного масла и контуров охлаждения.
3. Палубное и морское оборудование: для морских платформ, докового оборудования и гидравлических соединений в суровых морских условиях.
4. Трубопроводы высокого давления: конусные уплотнения ORFS и JIC 74° соответствуют требованиям высокого давления, устойчивости к утечкам и вибрации.
