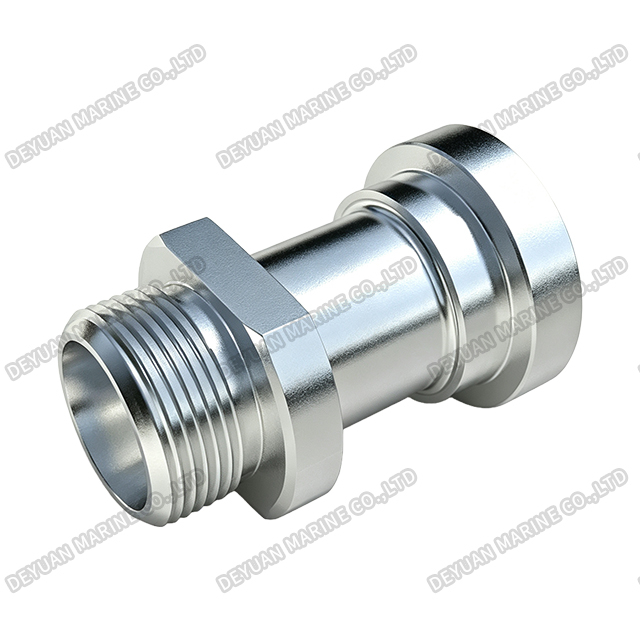

Фланцевые фитинги ISO 6162
Введение продукта:
Наши морские фланцевые фитинги ISO 6162 (серия HT/CFL), разработанные с учетом строгих требований судостроения и морской техники, представляют собой высокопроизводительные гидравлические соединители, предназначенные для перекрытия зазора между фланцевыми портами и резьбовыми/трубными соединениями. Эти фитинги необходимы для морских гидравлических систем высокого давления, обеспечивая превосходную герметичность, устойчивость к вибрации и простоту обслуживания в суровых морских условиях.
Серия HT/CFL имеет прочную конструкцию, сочетающую фланцевое соединение на одном конце и резьбовой конец с трубным соединением на другом. Они производятся в соответствии со стандартом ISO 6162 (эквивалентным SAE J518), что обеспечивает глобальную взаимозаменяемость и совместимость со стандартными морскими гидравлическими фланцами.

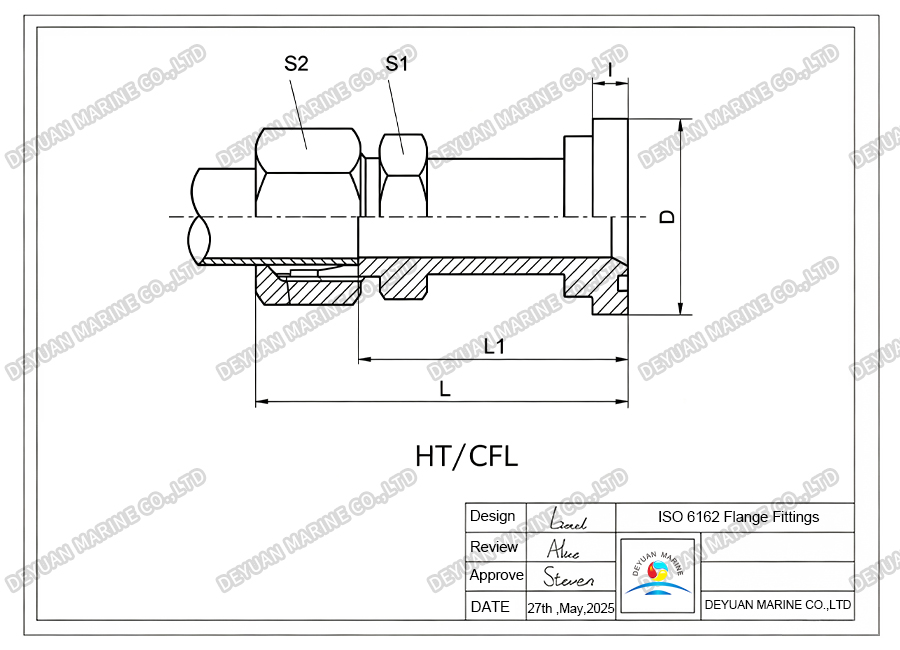

Рисунок:
Технические характеристики:
| Номер детали. | Нить | Размер фланца | Внешний диаметр трубки | Dimensions | МПа | |||||
| D | I | Л1 | L | С1 | С2 | |||||
| HT/CFL-22-08 HT/CFL-26-12 | М22×1,5 М26×1,5 | 1/2 ' 3/4' | 15 18 | 30.2 38.1 | 6.7 6.73 | 41 45.5 | 56 62 | 24 30 | 27 32 | 31.5L |
| HT/CFL-30-12 HT/CFL-36-16 | М30×2 М36×2 | 3/4' 1' | 22 28 | 38.1 44.4 | 6.7 8 | 45.5 46.5 | 62 63 | 32 38 | 36 41 | 16L |
| HT/CFL-45-20 HT/CFL-52-24 | М45×2 М52×2 | 1,1/4' 1,1/2' | 35 42 | 50.8 60.3 | 8 8 | 47.5 53 | 69 76 | 41 46 | 50 60 | |
| HT/CFL-24-08 HT/CFL-30-12 | М24×1,5 М30×2 | 1/2' 3/4' | 16 20 | 30.2 38.1 | 6.7 6.7 | 41.5 46.5 | 60 68 | 24 30 | 30 36 | 35С |
| HT/CFL-36-12 HT/CFL-42-16 | М36×2 М42×2 | 3/4' 1' | 25 30 | 38.1 44.4 | 6.73 8 | 45 49.5 | 69 76 | 30 36 | 46 50 | |
| HT/CFL-36-20 HT/CFL-42-20 | М36×2 М42×2 | 1.1/4' 1.1/4' | 2530 | 50.8 50.8 | 88 | 48 48.5 | 72 75 | 41 41 | 46 50 | 28С |
| ХТ/КФЛ-52-20 | М52×2 | 1,1/4 дюйма | 38 | 50.8 | 8 | 50 | 81 | 46 | 60 | |
| ХТ/КФЛ-52-24 | М52×2 | 1,1/2 дюйма | 38 | 60.3 | 8 | 54 | 85 | 46 | 60 | 21С |
| HT/CFL-24-08 HT/CFL-24-12 | М24×1,5 М24×1,5 | 1/2' 3/4' | 16 16 | 31.7 41.3 | 7.8 8.8 | 44.5 50.5 | 63 69 | 24 30 | 30 30 | 40С |
| HT/CFL-30-12 HT/CFL-36-12 | М30×2 М36×2 | 3/4' 3/4' | 20 25 | 41.3 41.3 | 8.8 8.8 | 50.5 51 | 72 75 | 30 30 | 36 46 | |
| HT/CFL-36-16 HT/CFL-42-16 | М36×2 М42×2 | 1' 1' | 25 30 | 47.6 47.6 | 9.5 9.5 | 60 60.5 | 81 87 | 36 36 | 46 50 | |
| ХТ/КФЛ-42-20 | М42×2 | 1,1/4 дюйма | 30 | 54 | 10.3 | 65.5 | 92 | 41 | 50 | |
| ХТ/КФЛ-52-20 | М52×2 | 1,1/4 дюйма | 38 | 54 | 10.3 | 67 | 98 | 46 | 60 | 31,5 с. |
| ХТ/КФЛ-52-24 | М52×2 | 1,1/2 дюйма | 38 | 63.5 | 12.6 | 73 | 104 | 46 | 60 | |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Применение продукта:
1. Морские гидравлические системы: для линий высокого давления в рулевых механизмах, лебедках и лебедках.
2. Палубное и морское оборудование: для перекачки жидкости в кранах, морских платформах и доковом оборудовании.
3. Системы трубопроводов двигателя: для систем подачи топлива, смазочного масла и охлаждающей воды главного двигателя.
4. Фланцевый переходник и защита от утечек: устойчивое к вибрации соединение высокого давления между фланцем ISO 6162 и концами резьбы/трубы.
