Описание продукта
Регулируемое соединение труб
Введение продукта:
Наши морские регулируемые трубные соединения представляют собой прецизионные гидравлические компоненты, разработанные специально для требовательных морских и морских применений. Сочетая прочную конструкцию с гибкой регулировкой, эти фитинги обеспечивают герметичность и простоту установки в судовых трубопроводных системах высокого давления.
Линейка продуктов объединяет две основные конфигурации: регулируемые фитинги с поворотным коленом (HT/CLKUG и HT/TLKUG) и регулируемые прямолинейные фитинги (HT/QIUG).
Основные характеристики и конфигурации:

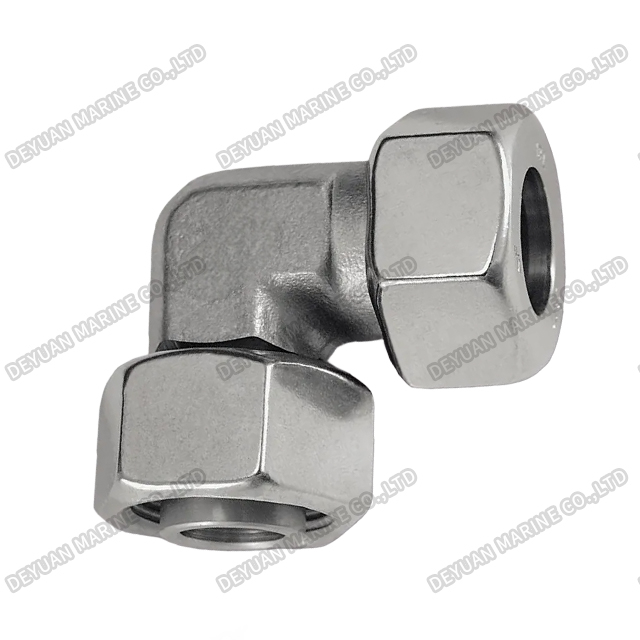

1.Регулируемые поворотные локтевые соединения (HT/CLKUG и HT/TLKUG):
Эти коленчатые фитинги с углом поворота 90 градусов имеют конструкцию поворотной гайки, которая позволяет легко выравнивать и регулировать участок трубы без ущерба для уплотнения. Они доступны в двух типах подключения:
*HT/CLKUG: Соединение с наконечником (карточной втулкой) для резьбы метрической системы.
*HT/TLKUG: Сварное соединение для неразъемных, высоконадежных соединений.
Примечание. Обозначения «L» и «S» в коде заказа обозначают легкие и тяжелые серии, в которых используются трубки с внешним диаметром от 6 мм до 50 мм.

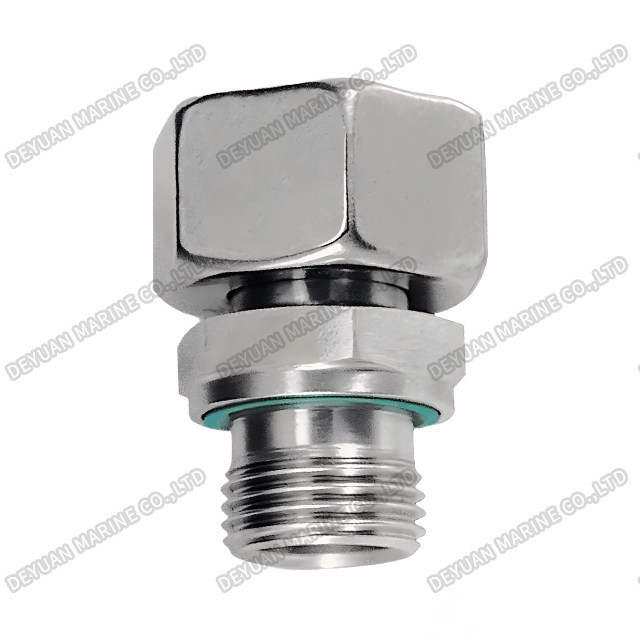

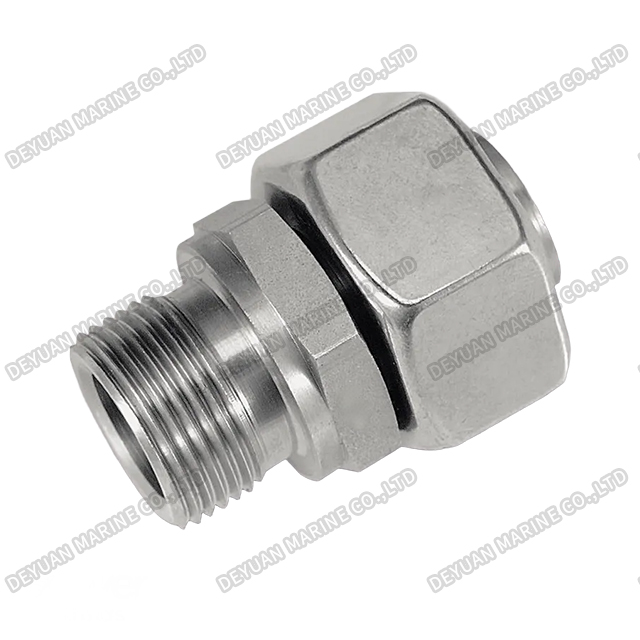

2.Регулируемые прямые фитинги (HT/QIUG):
Эти прямые фитинги, разработанные с резьбой британской системы (BSP/G-резьба), используют специальный механизм уплотнения U-образного кольца (вместе с уплотнительным кольцом), чтобы гарантировать превосходное удержание жидкости и устойчивость к вибрации.

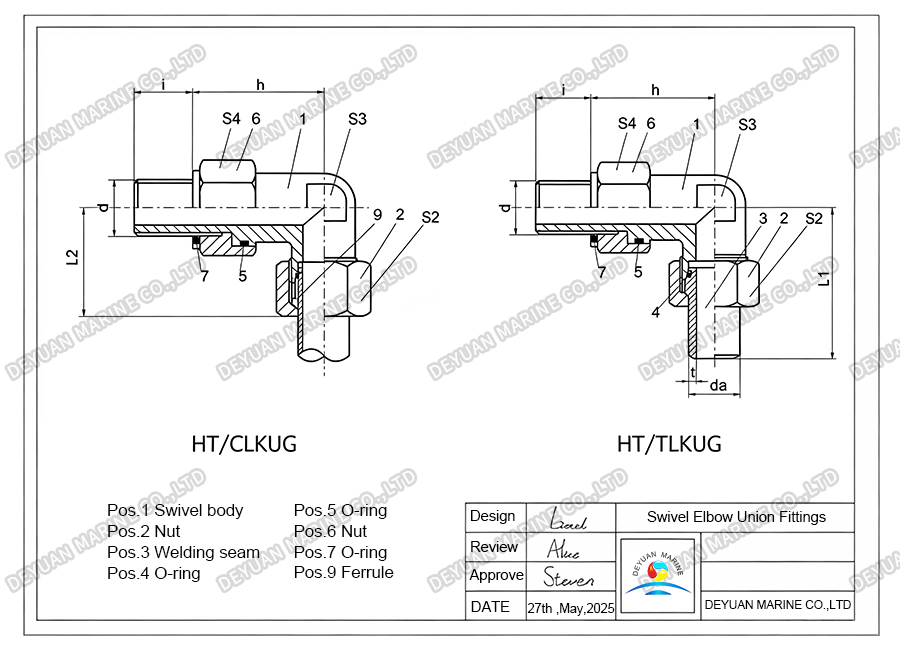

Чертеж регулируемых поворотных локтевых фитингов:
Технические характеристики регулируемых поворотных локтевых фитингов:
| Ряд | Внешний диаметр трубки | Код заказа | d | i | Д1 | Л1 | Л2 | h | С2 | S3 | С4 | Давление (ПН) | |
| HT/CLKUG dax t | ХТ/КЛКУГ | ||||||||||||
| L | 06 08 | HT/CLKUG06×tL* HT/CLKUG08×tL* | HT/TLKUG06L* HT/TLKUG08L* | Г1/8А Г1/4А | 8 12 | 19 22 | 43.0 43.5 | 27 29 | 34.0 36.0 | 14 17 | 17 19 | 21 24 | 315 315 |
| 10 12 | HT/CLKUG10×tL* HT/CLKUG12×tL* | ХТ/ТЛКУГ10Л* ХТ/ТЛКУГ12Л* | Г1/4А Г3/8А | 12 12 | 22 24 | 48.0 50.0 | 30 32 | 36.0 36.5 | 19 22 | 19 19 | 24 27 | 315 315 | |
| 15 18 | HT/CLKUG15×tL* HT/CLKUG18×tL* | ХТ/ТЛКУГ15Л* ХТ/ТЛКУГ18Л* | Г1/2А Г1/2А | 14 14 | 30 30 | 56.0 62.5 | 36 40 | 42.5 42.5 | 27 32 | 24 24 | 32 32 | 315 250 | |
| 22 28 | HT/CLKUG22×tL* HT/CLKUG28×tL* | ХТ/ТЛКУГ22Л* ХТ/ТЛКУГ28Л* | G3/4A G1A | 16 18 | 40 45 | 66.0 70.5 | 44 47 | 51.0 63.5 | 36 41 | 27 36 | 41 50 | 160 160 | |
| 35 42 | HT/CLKUG35×tL* HT/CLKUG42×tL* | ХТ/ТЛКУГ35Л* ХТ/ТЛКУГ42Л* | Г11/4А Г11/2А | 20 22 | 54 60 | 83.0 91.0 | 56 63 | 67.5 74.5 | 50 60 | 41 50 | 60 65 | 160 160 | |
| S | 10 10 | HT/CLKUG10×tS/G1/4A* HT/CLKUG10×tS/G3/8A* | HT/TLKUG10S/G1/4A* HT/TLKUG10S/G3/8A* | Г1/4А Г3/8А | 12 12 | 22 24 | 55.0 55.0 | 34 34 | 36.0 36.0 | 22 22 | 19 19 | 24 27 | 630 630 |
| 12 16 | HT/CLKUG12×tS* HT/CLKUG16×tS* | ХТ/ТЛКУГ12С* ХТ/ТЛКУГ16С* | G3/8А G1/2А | 12 14 | 24 30 | 55.5 64.0 | 38 43 | 36.5 42.5 | 24 30 | 19 24 | 27 32 | 630 400 | |
| 20 25 | HT/CLKUG20×tS* HT/CLKUG25×tS* | ХТ/ТЛКУГ20С* ХТ/ТЛКУГ25С* | G3/4A G1A | 16 18 | 40 46 | 74.5 88.0 | 48 54 | 51.0 63.5 | 36 46 | 27 36 | 41 50 | 400 400 | |
| 30 38 | HT/CLKUG30×tS* HT/CLKUG38×tS* | ХТ/ТЛКУГ30С* ХТ/ТЛКУГ38С* | Г11/4А Г11/2А | 20 22 | 54 60 | 92.0 109.0 | 62 72 | 67.5 74.5 | 50 60 | 41 50 | 60 65 | 400 315 | |
| 50 | ХТ/ТЛКУГ50С* | G2A | 24 | 75 | 126.0 | 90.0 | 80 | 80 | 80 | 250 | |||

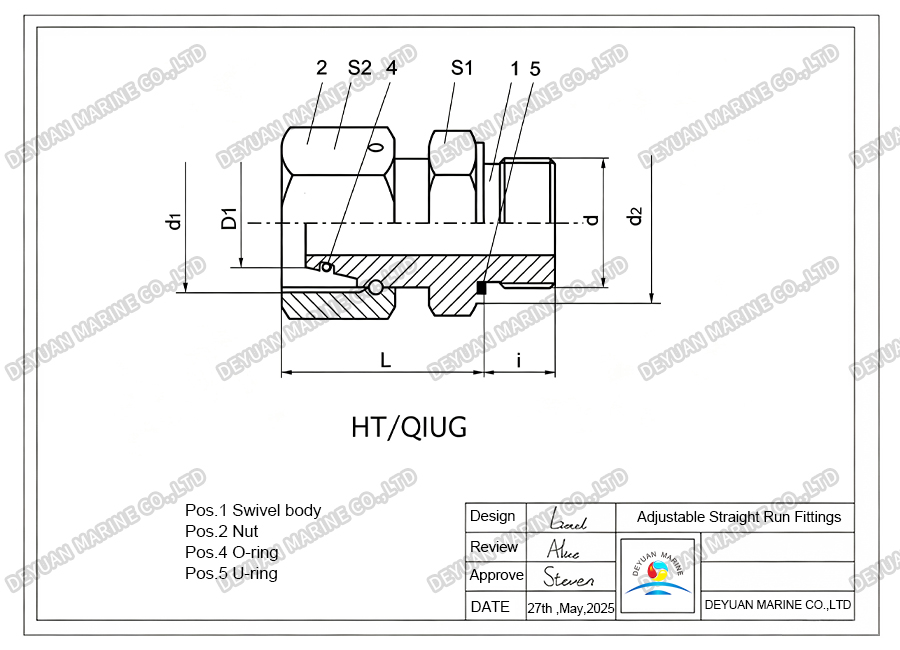

Чертеж регулируемых прямых фитингов:
Технические характеристики регулируемых прямых фитингов:
| Ряд | Внешний диаметр трубки | Код заказа HT/QIUG dax t | d | i | d1 | d2 | L | С1 | С2 | Давление (ПН) |
| L | 06 08 | HT/QIUG06L* HT/QIUG08L* | Г1/8А Г1/4А | 8.0 12.0 | М12×1,5 М14×1,5 | 14 19 | 24.5 29.5 | 14 19 | 14 17 | 315 315 |
| 10 10 | ХТ/QIUG10L* HT/QIUG10L/G3/8A* | Г1/4А Г3/8А | 12.0 12.0 | М16×1,5 М16×1,5 | 19 22 | 27.5 29.0 | 19 22 | 19 19 | 315 315 | |
| 12 12 | ХТ/QIUG12L* HT/QIUG12L/G1/4* | Г3/8А Г1/4А | 12.0 12.0 | М18×1,5 М18×1,5 | 22 19 | 34.0 27.5 | 22 19 | 22 22 | 315 315 | |
| 12 15 | ХТ/QIUG12L/G1/2* HT/QIUG15L* | Г1/2А Г1/2А | 14.0 14.0 | М18×1,5 М22×1,5 | 27 27 | 29.5 32.0 | 27 27 | 22 27 | 315 315 | |
| 18 18 | ХТ/QIUG18L* HT/QIUG18L/G3/4A* | Г1/2А Г3/4А | 14.0 16.0 | М26×1,5 М26×1,5 | 27 32 | 31.5 29.5 | 27 32 | 32 32 | 315 160 | |
| 22 28 | ХТ/QIUG22L* HT/QIUG28L* | G3/4A G1A | 16.0 18.0 | М30×2,0 М36×2,0 | 32 40 | 32.5 35.0 | 32 41 | 36 41 | 160 160 | |
| 35 42 | ХТ/QIUG35L* ХТ/QIUG42L* | G1 1/4А G1 1/2А | 20.0 22.0 | М45×2,0 М52×2,0 | 50 55 | 42.5 46.5 | 50 55 | 50 60 | 160 160 | |
| S | 06 08 | HT/QIUG06S* HT/QIUG08S* | Г1/4А Г1/4А | 12.0 12.0 | М14×1,5 М16×1,5 | 19 19 | 27.0 29.5 | 19 19 | 17 19 | 630 630 |
| 10 10 | ХТ/QIUG10S* HT/QIUG10S/G1/4* | Г3/8А Г1/4А | 12.0 12.0 | М18×1,5 М18×1,5 | 22 19 | 32.0 29.0 | 22 19 | 22 22 | 630 630 | |
| 12 12 | ХТ/QIUG12S* HT/QIUG12S/G1/4* | Г3/8А Г1/4А | 12.0 12.0 | М20×1,5 М20×1,5 | 22 19 | 34.0 31.5 | 22 19 | 24 24 | 630 630 | |
| 12 14 | ХТ/QIUG12S/G1/2* HT/QIUG14S* | Г1/2А Г1/2А | 14.0 14.0 | М20×1,5 М22×1,5 | 27 27 | 35.5 36.5 | 27 27 | 24 27 | 630 630 | |
| 16 20 | ХТ/QIUG16S* HT/QIUG20S* | Г1/2А Г3/4А | 14.0 16.0 | М24×1,5 М30×2,0 | 27 32 | 37.0 43.0 | 27 32 | 30 36 | 400 400 | |
| 25 30 | ХТ/QIUG25S* HT/QIUG30S* | G1A G1 1/4А | 18.0 20.0 | М36×2,0 М42×2,0 | 40 50 | 48.0 51.0 | 41 50 | 46 50 | 400 400 | |
| 38 50 | ХТ/QIUG38S* HT/QIUG50S* | G1 1/2А G2А | 22.0 24.0 | М52×2,0 М68×2,0 | 55 70 | 60.0 75.0 | 55 70 | 60 80 | 315 250 | |
| 50 | ХТ/QIUG50S/G13/4A* | Г1 3/4А | 24.0 | М68×2,0 | 80 | 75.0 | 70 | 80 | 250 |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Приложения:
Идеально подходит для судостроения, морской техники, морских нефтяных и газовых платформ и тяжелого гидравлического оборудования. Регулируемая конструкция значительно сокращает время установки, обеспечивая точную ориентацию труб перед окончательной затяжкой.
