Описание продукта

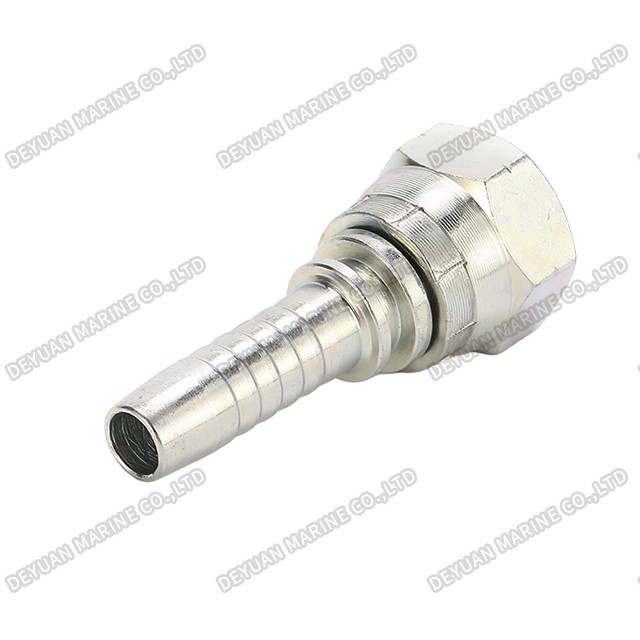

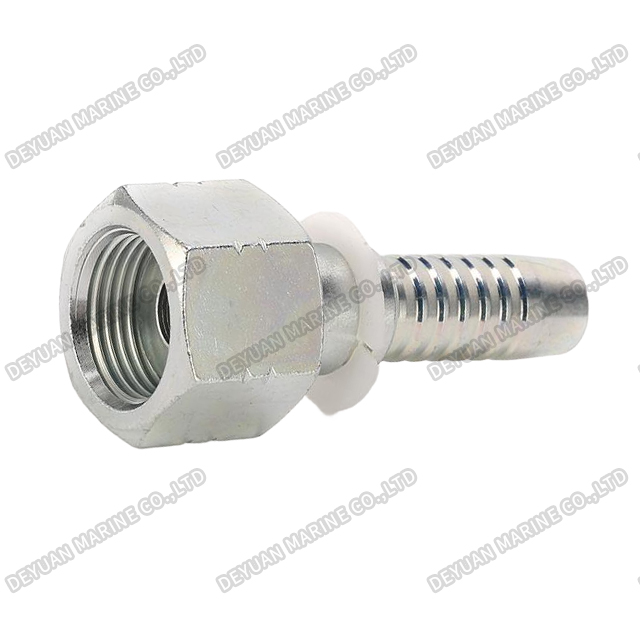

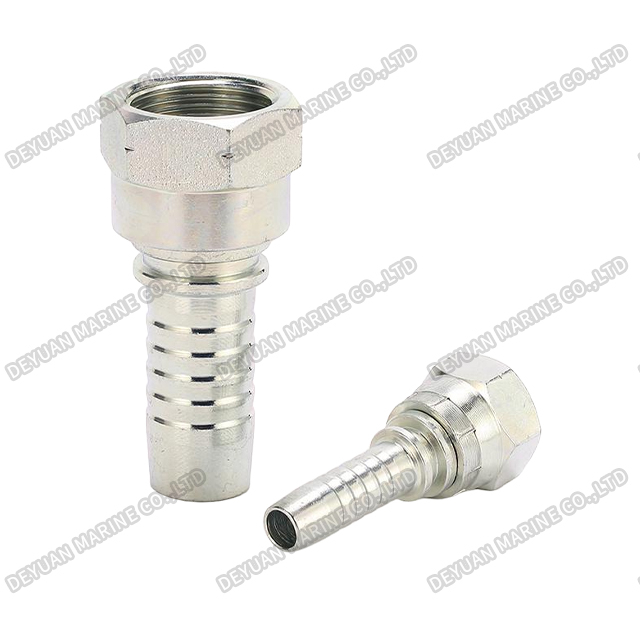

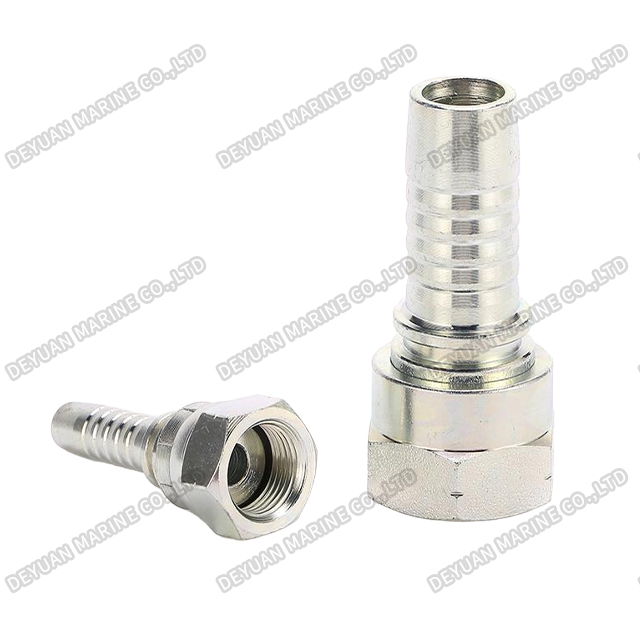

BSP Женское плоское сиденье
Введение продукта:
Наши фитинги с плоским седлом с внутренней резьбой Marine BSP (серия HT/AG), разработанные специально для жестких требований судостроения и морской техники, представляют собой высокопроизводительные шланговые соединители, предназначенные для безопасной и герметичной перекачки жидкости. Эти фитинги оснащены внутренней резьбой British Standard Pipe (BSP) в сочетании с прецизионно обработанным плоским седлом, обеспечивающим надежное уплотнение металл-металл от сопрягающихся фитингов с наружной резьбой.
Серия HT/AG предназначена для прямой вставки в гидравлические шланги, обеспечивая надежную и универсальную точку соединения. Эти фитинги с размерами от G1/4' до G2' и внутренним диаметром шлангов от 6 до 51 мм идеально подходят для морских систем низкого и среднего давления, где стойкость к вибрации и простота обслуживания имеют решающее значение. Изготовленные из высококачественной углеродистой или нержавеющей стали, они обеспечивают превосходную коррозионную стойкость в суровых условиях соленой воды.

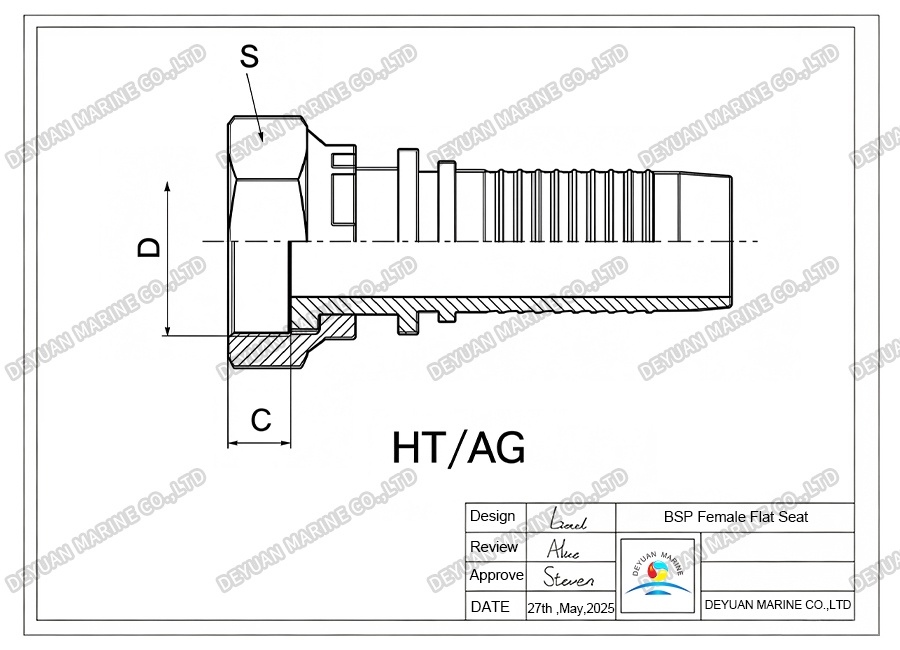

Рисунок:
Технические характеристики:
| Номер детали. | Нить D | Идентификатор шланга | Dimensions | |
| C | S | |||
| ХТ/АГ-04-06 | Г1/4 | 06 | 8 | 19 |
| ХТ/АГ-06-06 | G3/8 | 06 | 10.5 | 22 |
| ХТ/АГ-06-08 | G3/8 | 08 | 10.5 | 22 |
| ХТИАГ-08-10 | Г1/2 | 10 | 11.5 | 27 |
| ХТ/АГ-10-12 | G5/8 | 12.5 | 12 | 30 |
| ХТИАГ-12-16 | G3/4 | 16 | 12 | 32 |
| ХТ/АГ-12-19 | G3/4 | 19 | 12 | 32 |
| ХТ/АГ-16-25 | Г1 | 25 | 15 | 41 |
| ХТИАГ-20-32 | G114 | 32 | 16.5 | 50 |
| ХТ/АГ-24-38 | G11/2 | 38 | 17 | 55 |
| ХТИАГ-32-51 | G2 | 51 | 23 | 70 |
Основные характеристики и характеристики:
1. Стандарт резьбы: труба британского стандарта (BSPP/G-резьба) от G1/4 до G2.
2. Механизм уплотнения: конструкция с плоским седлом обеспечивает плотное и надежное уплотнение без необходимости использования дополнительных шайб.
3. Совместимость со шлангами: предназначен для шлангов с внутренним диаметром (ВД) от 06 мм до 51 мм.
4. Прочная конструкция: оснащена прочной шестиугольной гайкой (размер S) для легкой установки и высокого допуска к крутящему моменту.
5. Универсальное применение: идеально подходит для возвратных линий морской гидравлической системы, топливных систем, контуров охлаждающей воды и общих судовых трубопроводов.
Применение продукта:
*Соединение гидравлического шланга: для подключения шлангов к оборудованию морских гидравлических систем.
*Палубное и вспомогательное оборудование: для перекачки жидкости в палубных механизмах, вспомогательных двигателях и судовых насосах/клапанах.
*Уплотнение низкого и среднего давления: внутренняя резьба BSP с плоским седлом, идеально подходит для виброустойчивых и герметичных трубопроводов.
