Описание продукта

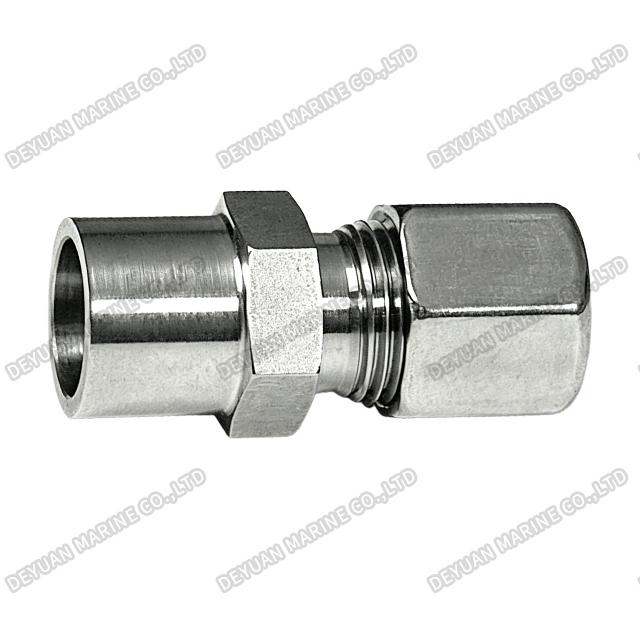

Прямой адаптер для морской стыковой сварки
Введение продукта:
Прямой переходник для стыковой сварки (серия HT/TIW) — это компонент гидравлических и морских трубопроводов для тяжелых условий эксплуатации, предназначенный для высоконадежных герметичных соединений в условиях экстремального давления. В отличие от стандартных фитингов с резьбой или наконечником, в этом адаптере используется постоянное стыковое сварное соединение (с приварной шпилькой и сварным швом) на одном конце, что обеспечивает максимальную прочность конструкции и исключает риск ослабления при сильной вибрации или термоциклировании.
Узел также включает в себя прецизионно обработанную гайку и уплотнительное кольцо, обеспечивающее надежное герметичное уплотнение на соединительном конце. Этот прямой адаптер, предназначенный для соединения трубок с различным внешним диаметром или для соединения сварной трубки с резьбовым отверстием, гарантирует неограниченный линейный поток жидкости без изменения направления.
Доступный как в серии L, так и в серии S, он подходит для труб с внешним диаметром от 8 мм до 50 мм. Он специально разработан для того, чтобы выдерживать рабочее давление от 160 до 400 бар, что делает его идеальным выбором для судостроения, морского машиностроения и тяжелых промышленных гидравлических систем. Адаптер доступен в исполнении из углеродистой стали, нержавеющей стали и латуни, что позволяет удовлетворить различные требования по совместимости с окружающей средой и жидкостями.

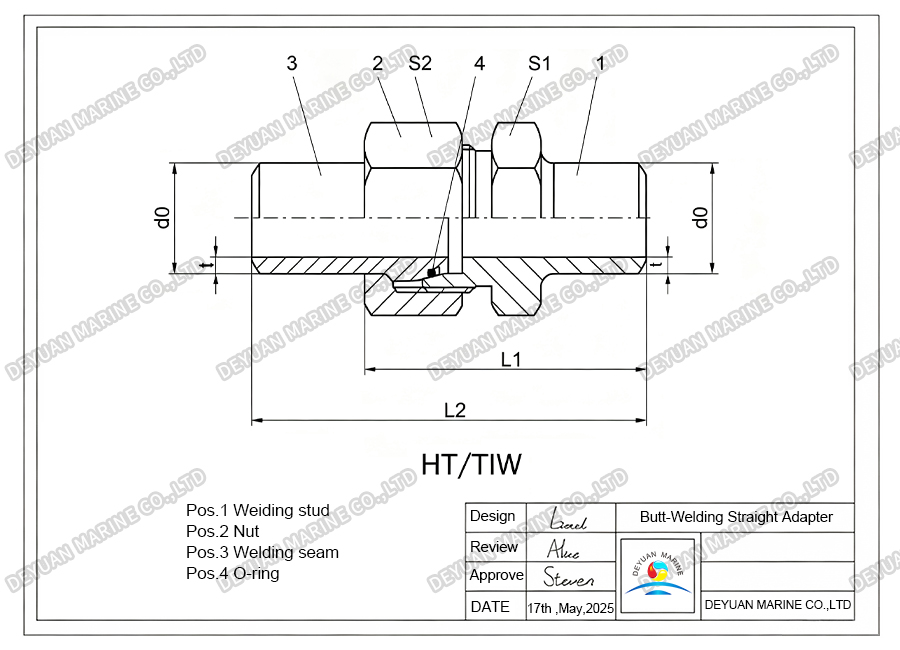

Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | да | Л1 | Л2 | С1 | С2 | Давление (ПН) |
| L | 15 18 | HT/TIW15×tL* HT/TIW18×tL* | 15 18 | 40.0 42.0 | 58.5 61.0 | 22 27 | 27 32 | 315 315 |
| 22 28 | HT/TIW22×tL* HT/TIW28×tL* | 22 28 | 46.0 49.5 | 65.0 72.5 | 32 41 | 36 41 | 160 160 | |
| 35 42 | HT/TIW35×tL* HT/TIW42×tL* | 35 42 | 56.5 61.5 | 82.5 88.0 | 46 55 | 50 60 | 160 160 | |
| S | 08 10 | HT/TIW08×tS* HT/TIW10×tS* | 08 10 | 39.0 40.0 | 53.0 57.0 | 17 19 | 19 22 | 400 400 |
| 12 16 | HT/TIW12×tS* HT/TIW16×tS* | 12 16 | 45.5 52.0 | 62.0 73.0 | 22 27 | 24 30 | 400 400 | |
| 20 25 | HT/TIW20×tS* HT/TIW25×tS* | 20 25 | 56.0 64.0 | 79.5 92.0 | 32 41 | 36 46 | 400 315 | |
| 30 38 50 | HT/TIW30×tS* HT/TIW38×tS* HT/TIW50×tS* | 30 38 50 | 67.0 76.0 88.0 | 98.0 108.0 117.0 | 46 55 70 | 50 60 80 | 315 250 250 |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Ключевые особенности и преимущества:
1. Превосходная целостность соединения: конструкция стыковой сварки обеспечивает постоянное высокопрочное соединение, которое превосходит механические фитинги в условиях высокого давления и высокой вибрации.
2. Герметичность: встроенное уплотнительное кольцо обеспечивает плотное и надежное уплотнение от утечек.
3. Универсальные размеры: широкий диапазон наружных диаметров метрических труб подходит для различных типов труб и толщины стенок (толщина *t* выбирается в соответствии со страницами A3/A4).
4. Способность работать при высоком давлении: справляется с требовательными гидравлическими контурами с номинальным давлением до 400 бар.
Применение продукта:
*Морская и морская техника: широко используется в судовых гидравлических системах, палубном оборудовании, системах балластной воды и морских платформах.
*Промышленная гидравлика для тяжелых условий эксплуатации: идеально подходит для гидравлических контуров высокого давления в строительной технике (экскаваторы, краны), металлургическом оборудовании и гидравлических прессах.
*Нефтехимическая и химическая обработка: используется для транспортировки жидкостей под высоким давлением, агрессивных сред и опасных газов. Наличие материалов из нержавеющей стали (P) и латуни (T) делает его пригодным для различных химических сред.
