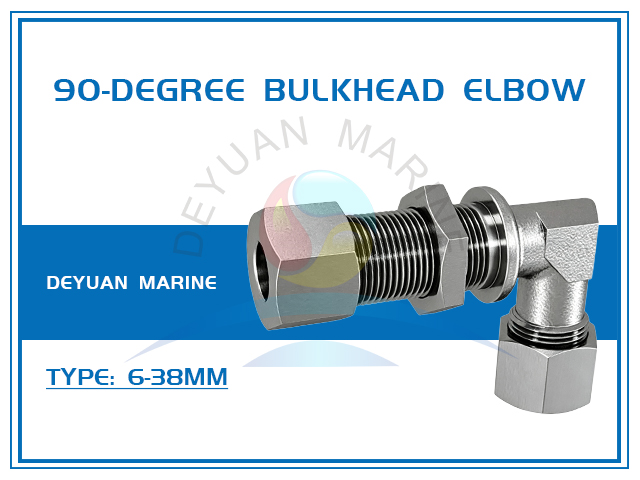

Колено переборки 90 градусов
Введение продукта:

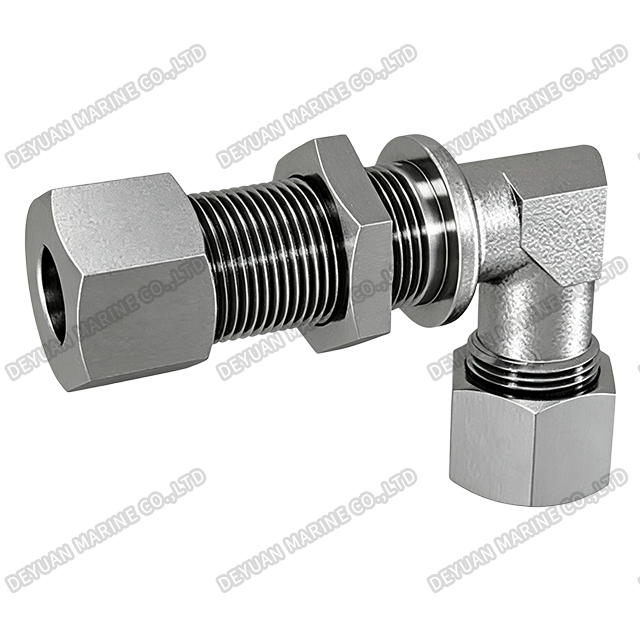

Морское колено с перегородкой под углом 90 градусов (также известное как переборочный фитинг) представляет собой высокопроизводительный компонент гидравлического соединения, специально разработанный для морских и морских трубопроводных систем. Он позволяет трубопроводам проходить через переборки, палубы или панели, перенаправляя поток жидкости на 90 градусов.
Проектирование и строительство:

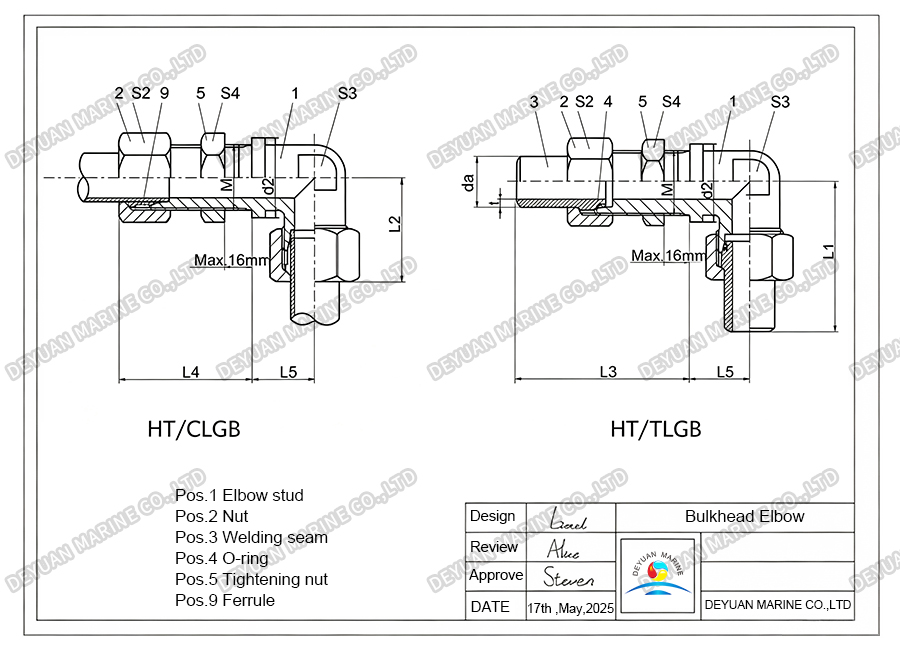

Это колено спроектировано для надежного уплотнения и надежного крепления. Судя по техническим чертежам, узел состоит из угловой шпильки, стяжной гайки, уплотнительного кольца и манжеты. Он поддерживает максимальную толщину перегородки 16 мм. В конструкции предусмотрено уплотнительное кольцо, обеспечивающее герметичное прилегание к переборочной стенке.
Продукт доступен в двух различных конфигурациях:
*Серия HT/CLGB: имеет обжимное соединение на обоих концах, идеально подходит для быстрой и надежной сборки трубок без сварки.
*Серия HT/TLGB: имеет сварной шов на одном конце и муфтовое соединение на другом, что обеспечивает постоянное, высоконадежное соединение с одной стороны, сохраняя при этом гибкость компрессионного фитинга с другой.
Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | M | d2 | Л1 | Л2 | Л3 | Л4 | Л5 | С2 | S3 | С4 | Давление (ПН) | |
| HT/CLGB dax t | HT/TLGB | |||||||||||||
| L | 06 08 | HT/CLGB06×tL* HT/CLGB08×tL* | HT/TLGB06L* HT/TLGB08L* | М12×1,5 М14×1,5 | 17 19 | 41.5 43.5 | 27.0 29.0 | 58.5 58.5 | 42 42 | 14 17 | 14 17 | 12 12 | 17 19 | 315 315 |
| 10 12 | HT/CLGB10×tL* HT/CLGB12×tL* | HT/TLGB10L* HT/TLGB12L* | М16×1,5 М18×1,5 | 22 24 | 48.0 50.0 | 30.0 32.0 | 61.5 62.0 | 43 44 | 18 20 | 19 22 | 14 17 | 22 24 | 315 315 | |
| 15 18 | HT/CLGB15×tL* HT/CLGB18×tL* | HT/TLGB15L* HT/TLGB18L* | М22×1,5 М26×1,5 | 27 32 | 56.0 62.5 | 36.0 40.0 | 65.5 69.0 | 46 49 | 23 24 | 27 32 | 19 24 | 30 36 | 315 315 | |
| 22 28 | HT/CLGB22×tL* HT/CLGB28×tL* | HT/TLGB22L* HT/TLGB28L* | М30×2,0 М36×2,0 | 36 42 | 66.0 70.0 | 44.0 47.0 | 74.0 78.0 | 51 52 | 30 34 | 36 41 | 27 36 | 41 46 | 160 160 | |
| 35 42 | HT/CLGB35×tL* HT/CLGB42×tL* | HT/TLGB35L* HT/TLGB42L* | М45×2,0 М52×2,0 | 50 60 | 83.0 91.0 | 56.0 63.0 | 86.0 86.0 | 58 59 | 39 43 | 50 30 | 41 50 | 55 65 | 160 160 | |
| S | 06 08 | HT/CLGB06×tS* HT/CLGB08×tS* | HT/TLGB06S* HT/TLGB08S* | М14×1,5 М16×1,5 | 17 19 | 41.5 43.5 | 27.0 29.0 | 58.5 58.5 | 42 42 | 14 17 | 14 17 | 12 12 | 17 19 | 630 630 |
| 10 12 | HT/CLGB10×tS* HT/CLGB12×tS* | HT/TLGB10S* HT/TLGB12S* | М18×1,5 М20×1,5 | 22 24 | 48.0 50.0 | 30.0 32.0 | 61.5 62.0 | 43 44 | 18 20 | 19 22 | 14 17 | 22 24 | 630 630 | |
| 14 16 | HT/CLGB14×tS* HT/CLGB16×tS* | HT/TLGB14S* HT/TLGB16S* | М22×1,5 М24×1,5 | 27 32 | 56.0 62.5 | 36.0 40.0 | 65.5 69.0 | 46 49 | 23 24 | 27 32 | 19 24 | 30 36 | 630 400 | |
| 20 25 | HT/CLGB20×tS* HT/CLGB25×tS* | HT/TLGB20S* HT/TLGB25S* | М30×2,0 М36×2,0 | 36 42 | 66.0 70.0 | 44.0 47.0 | 74.0 78.0 | 51 52 | 30 34 | 36 41 | 27 36 | 41 46 | 400 400 | |
| 30 38 | HT/CLGB30×tS* HT/CLGB38×tS* | HT/TLGB30S* HT/TLGB38S* | М42×2,0 М52×2,0 | 50 60 | 83.0 91.0 | 56.0 63.0 | 86.0 86.0 | 58 59 | 39 43 | 50 30 | 41 50 | 55 65 | 400 315 | |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Приложения:
Это колено с переборкой под углом 90 градусов, разработанное в соответствии со строгими морскими стандартами, широко используется в судостроении, гидравлических системах, топливопроводах и морской технике, где пространство ограничено и требуются изменения направления.
