Описание продукта
Метрическая внутренняя резьба, конусное седло 74°
Введение продукта:
Серия HT/CM представляет собой комплексную линейку высокопроизводительных морских фитингов, специально разработанных для метрического конического седла с внутренней резьбой 74°. Эти фитинги имеют решающее значение для обеспечения надежного контроля потока и герметичных соединений в трубопроводах и гидравлических системах сосудов.
Основные характеристики и конфигурации:
Эта серия, разработанная для универсальности и долговечности в суровых морских условиях, предлагает три стандартные конфигурации для удовлетворения различных требований к установке:
*HT/CM1 (стандартный прямой): идеально подходит для простых соединений.
*HT/CM4 (колено 45°): предназначен для обхода умеренных препятствий.
*HT/CM9 (колено 90°): идеально подходит для ограниченного пространства и перпендикулярных соединений.

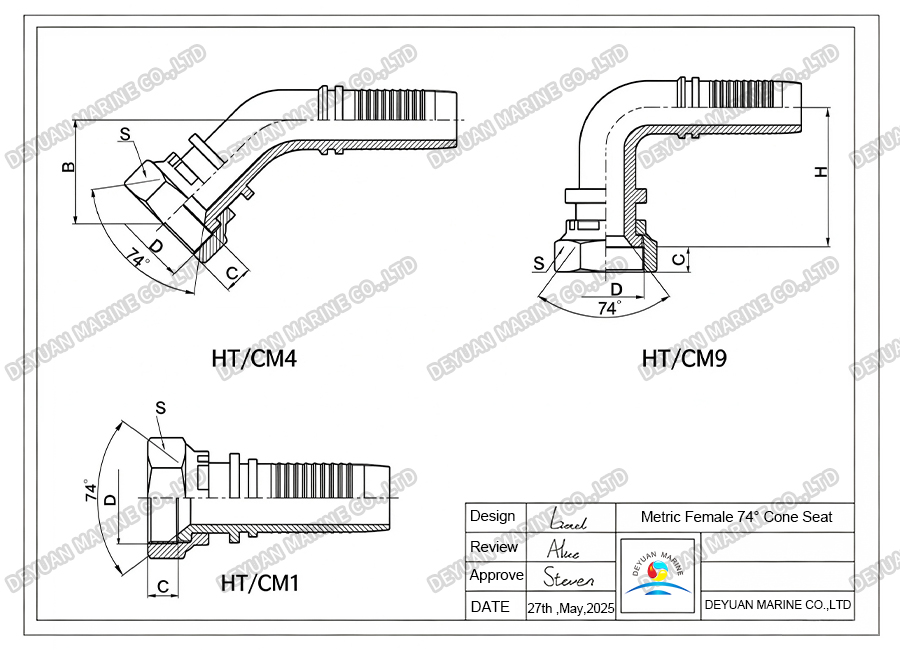

Рисунок:
Технические характеристики:
| Номер детали. Прямой | Модель | Нить D | Идентификатор шланга | Dimensions | ||||
| 45° | 90° | C | S | B | H | |||
| ХТ/СМ1-14-06 | ХТ/CM4- | ХТ/CM9- | М14×1,5 | 06 | 8 | 19 | 18.5 | 34 |
| ХТ/СМ1-16-08 | ХТ/CM4- | ХТ/CM9- | М16×1,5 | 08 | 8 | 22 | 20 | 38 |
| ХТ/СМ1-18-10 | ХТ/CM4- | ХТ/CM9- | М18×1,5 | 10 | 10 | 24 | 21.5 | 41.5 |
| ХТ/СМ1-22-12 | ХТ/CM4- | ХТ/CM9- | М22×1,5 | 12.5 | 10 | 27 | 24 | 48 |
| ХТ/СМ1-27-16 | ХТ/CM4- | ХТ/CM9- | М27×1,5 | 16 | 11 | 32 | 26.5 | 54 |
| ХТ/СМ1-30-19 | ХТ/CM4- | ХТ/CM9- | М30×1,5 | 19 | 11 | 36 | 30 | 63.5 |
| ХТ/СМ1-36-22 | ХТ/CM4- | ХТ/CM9- | М36×2 | 22 | 14 | 41 | 29.5 | 64.5 |
| ХТ/СМ1-39-25 | ХТ/CM4- | ХТ/CM9- | М39×2 | 25 | 14 | 46 | 32 | 70.5 |
| ХТ/СМ1-45-32 | ХТ/CM4- | ХТ/CM9- | М45×2 | 32 | 15 | 55 | 36 | 83 |
| ХТ/СМ1-52-38 | ХТ/CM4- | ХТ/CM9- | М52×2 | 38 | 17 | 60 | 38 | 96.5 |
| ХТ/СМ1-64-51 | 一 | 一 | М64×2 | 51 | 23 | 75 | 一 | 一 |
Приложения:
Эти фитинги широко используются в морских гидравлических, топливных, охлаждающих и пневматических системах трубопроводов. Прочная конструкция и точная конструкция седла с конусом 74° гарантируют превосходную устойчивость к давлению и долговременную надежность, сводя к минимуму риск утечки жидкости на борту.
