Описание продукта

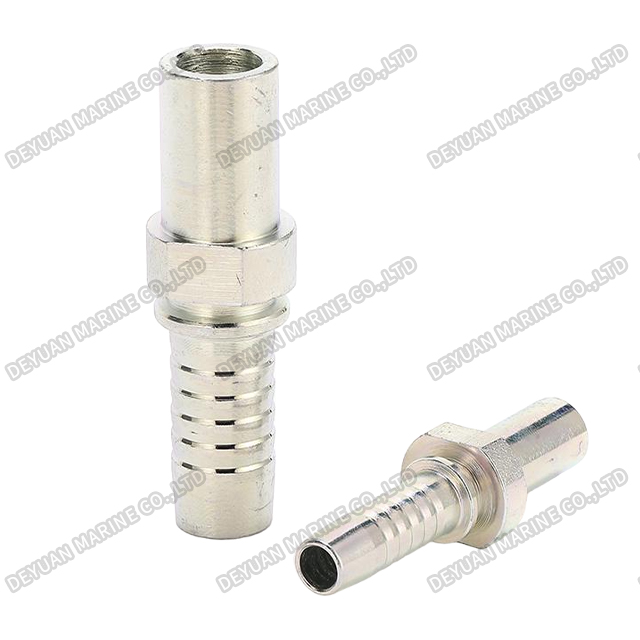

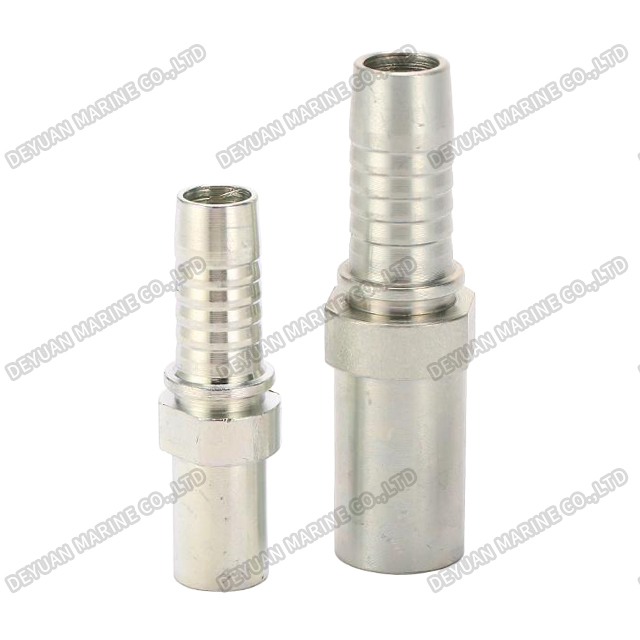

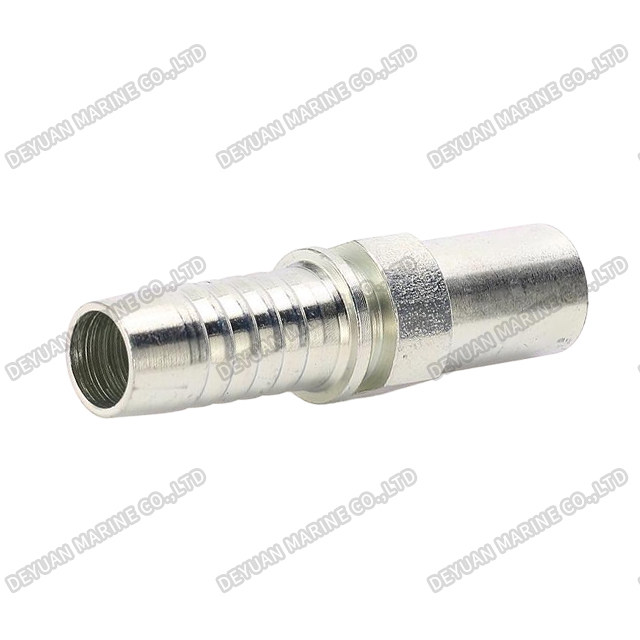

Метрические стояки HT/B, прямые
Введение продукта:

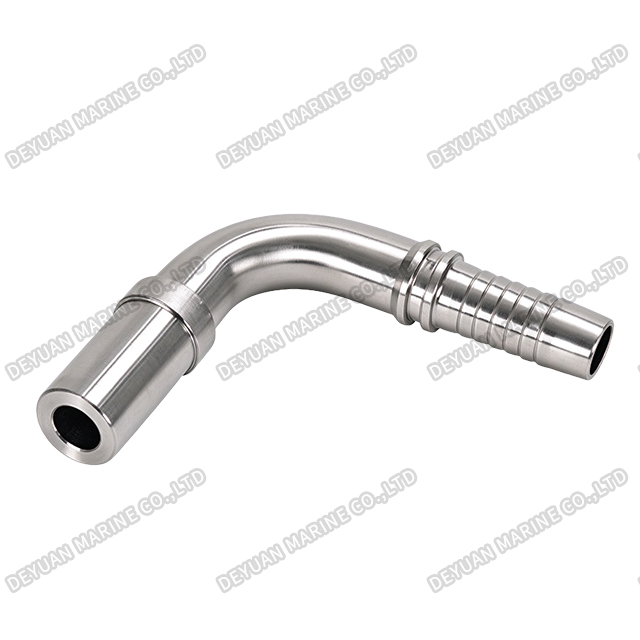

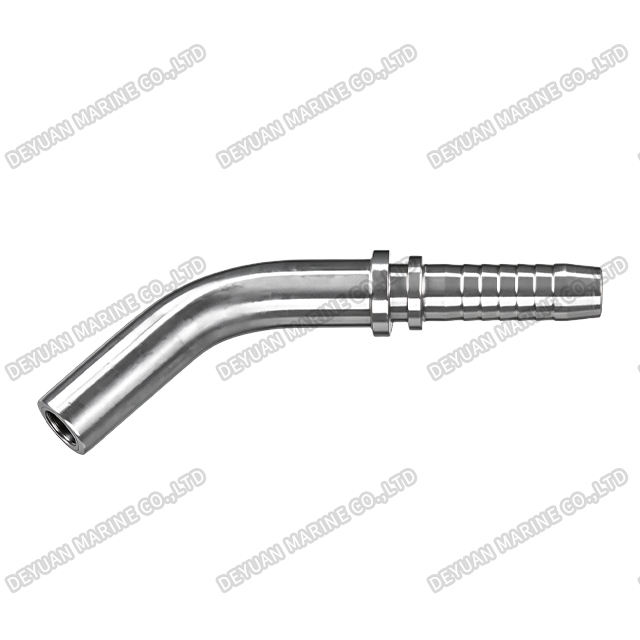

Наши метрические стояки Marine HT/B, разработанные для надежной работы в сложных морских условиях, представляют собой высококачественные гидравлические фитинги, предназначенные для надежного соединения шлангов с трубками. Эта универсальная серия включает три различные конфигурации для удовлетворения различных потребностей в прокладке: стандартный прямой (HT/B1), колено 45° (HT/B4) и колено 90° (HT/B9).
Эти фитинги изготовлены с высокой точностью и подходят для труб диаметром от 6 до 38 мм и внутреннего диаметра шлангов от 6 до 32 мм. Независимо от того, используется ли серия HT/B в судовых гидравлических системах, топливопроводах или контурах охлаждения, она обеспечивает герметичную передачу жидкости, отличную виброустойчивость и простоту установки. Изготовленные из высококачественной углеродистой или нержавеющей стали, они устойчивы к коррозионному воздействию соленой воды и суровых морских атмосфер.

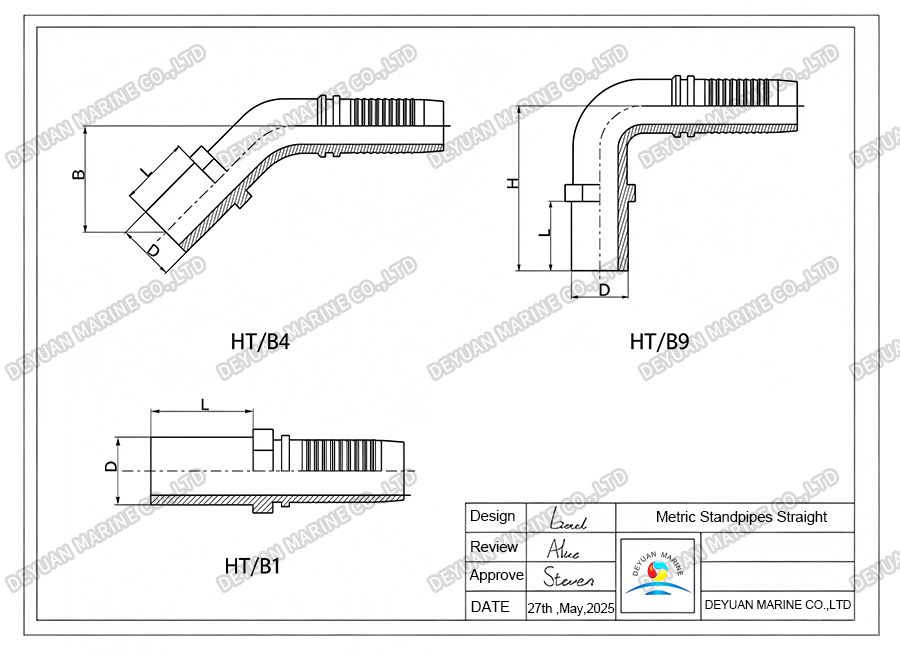

Рисунок:
Технические характеристики:
| Номер детали. Прямой | Модель | Трубка Д | Идентификатор шланга | Dimensions | |||
| 45° | 90° | L | B | H | |||
| HT/B1-06-06 | HT/B4- | HT/B9- | 06 | 06 | 22 | 28.5 | 28.5 |
| HT/B1-08-06 | HT/B4- | HT/B9- | 08 | 06 | 24 | 29 | 29 |
| HT/B1-10-06 | HT/B4- | HT/B9- | 10 | 06 | 26 | 32 | 32 |
| HT/B1-10-08 | HT/B4- | HT/B9- | 10 | 08 | 23 | 31.5 | 31.5 |
| HT/B1-12-08 | HT/B4- | HT/B9- | 12 | 08 | 26 | 36 | 36 |
| ХТ/Б1-12-10 | HT/B4- | HT/B9- | 12 | 10 | 23 | 34.5 | 34.5 |
| ХТ/Б1-14-10 | HT/B4- | HT/B9- | 14 | 10 | 29 | 37.3 | 37.3 |
| ХТ/Б1-15-12 | HT/B4- | HT/B9- | 15 | 12.5 | 25 | 35.7 | 35.7 |
| ХТ/Б1-16-12 | HT/B4- | HT/B9- | 16 | 12.5 | 30 | 41.6 | 41.6 |
| ХТ/Б1-18-16 | HT/B4- | HT/B9- | 18 | 16 | 28 | 40 | 40 |
| ХТ/Б1-20-16 | HT/B4- | HT/B9- | 20 | 16 | 36 | 48 | 48 |
| ХТ/Б1-22-19 | HT/B4- | HT/B9- | 22 | 19 | 28 | 45 | 45 |
| ХТ/Б1-25-19 | HT/B4- | HT/B9- | 25 | 19 | 40 | 54.5 | 54.5 |
| ХТ/Б1-28-25 | HT/B4- | HT/B9- | 28 | 25 | 30 | 49 | 49 |
| ХТ/Б1-30-25 | HT/B4- | HT/B9- | 30 | 25 | 44 | 59.5 | 59.5 |
| ХТ/Б1-35-32 | HT/B4- | HT/B9- | 35 | 32 | 36 | 57 | 57 |
| ХТ/Б1-38-32 | HT/B4- | HT/B9- | 38 | 32 | 50 | 68 | 68 |
Основные характеристики и характеристики:
1. Три конфигурации: доступны прямые колена, колена под углом 45° и 90° для гибкой прокладки трубопроводов.
2. Метрический размер: предназначен для труб диаметром от 06 до 38 мм и внутренним диаметром шланга от 06 до 32 мм.
3. Прочное соединение: конструкция с наконечником обеспечивает плотное уплотнение под высоким давлением между стояком и шлангом.
4. Точность размеров: особые размеры (L для прямых, B для 45°, H для 90°) обеспечивают идеальную установку в тесных морских машинных помещениях.
5. Примеры номеров деталей: HT/B1-06-06 (прямой), HT/B4-06-06 (45°), HT/B9-06-06 (90°).
Применение продукта:
*Судовые гидравлические системы: для гидравлических линий рулевых механизмов, лебедок и лебедок.
*Трубопроводы двигателя: для систем подачи топлива, смазочного масла и охлаждающей воды главного двигателя.
*Палубное и вспомогательное оборудование: Для соединений шлангов с трубками в палубных механизмах и вспомогательном оборудовании.
*Компактное пространственное соединение: прямая конструкция подходит для тесных машинных отделений, обеспечивает простую установку, герметичность и устойчивость к вибрации.
