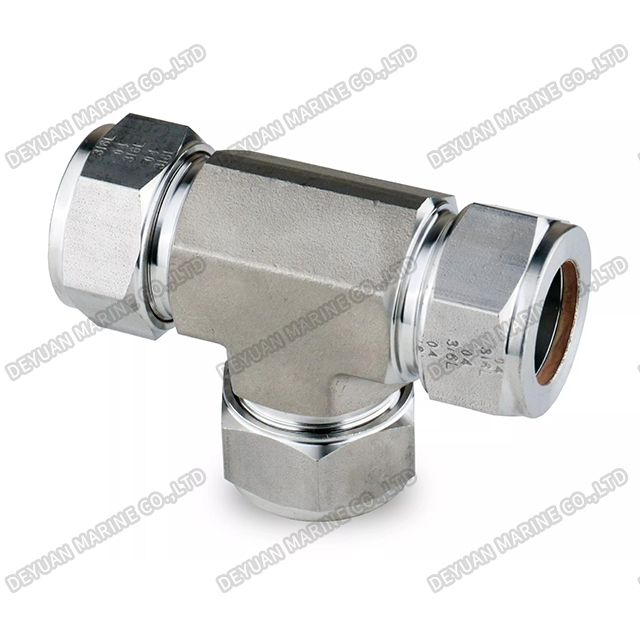

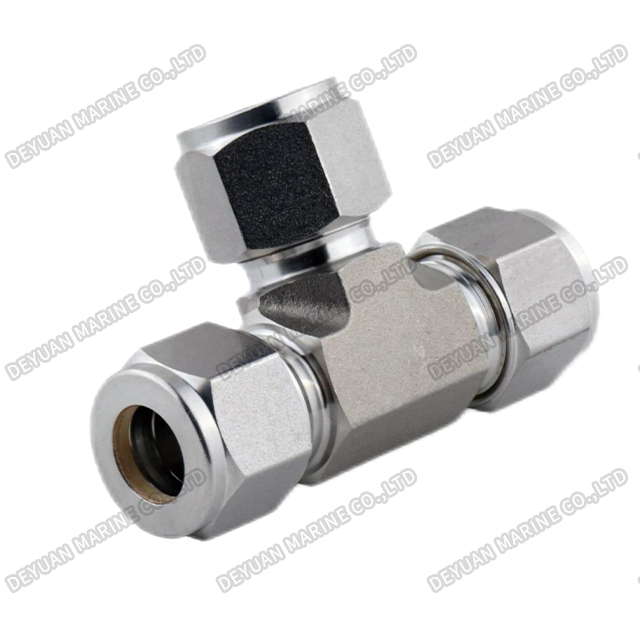

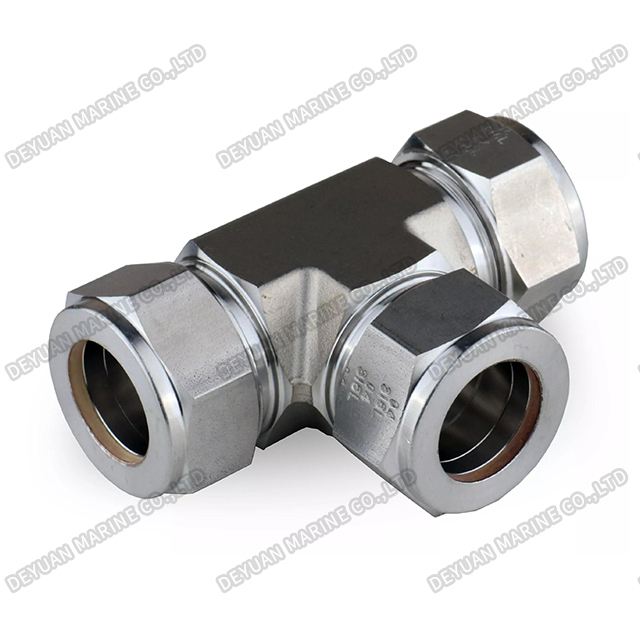

Тройник с наконечником
Введение продукта:
Наши тройники с обжимными кольцами серии HT разработаны с высокой точностью и предназначены для надежных соединений в промышленных жидкостных, гидравлических и контрольно-измерительных системах. Эти фитинги выпускаются как в легкой (серия L), так и в тяжелой (серия S) конфигурациях. Доступны различные метрические диаметры трубок от 06 до 50 мм.
В зависимости от применения они предлагаются в двух вариантах конструкции: HT/CL (с соединением под сварной шов) и HT/TT (с соединением с уплотнительным кольцом). Все устройства имеют прочный тройник, гайку и наконечники.
Эти фитинги выдерживают рабочее давление до 315 бар в серии L и до 630 бар в серии S. Чтобы соответствовать разнообразным экологическим и промышленным требованиям, они изготавливаются из трех материалов: углеродистая сталь (C), нержавеющая сталь (P) и латунь (T). Эти тройники обеспечивают исключительную герметичность и простоту установки.

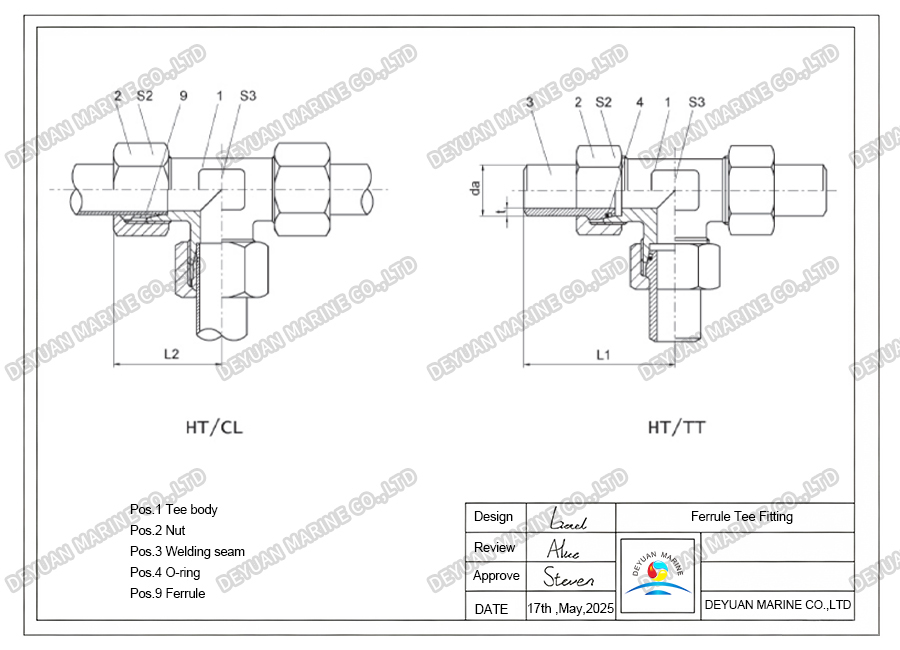

Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | Л1 | Л2 | С2 | S3 | Давление (ПН) | |
| HT/CT dax t | ХТ/ТТ | |||||||
| L | 06 08 | HT/CT06×tL* HT/CT08×tL* | ХТ/ТТ06Л* ХТ/ТТ08Л* | 41.5 43.5 | 27 29 | 14 17 | 12 14 | 315 315 |
| 10 12 | HT/CT10×tL* HT/CT12×tL* | ХТ/ТТ10Л* ХТ/ТТ12Л* | 48.0 50.0 | 30 32 | 19 22 | 17 19 | 315 315 | |
| 15 18 | HT/CT15×tL* HT/CT18×tL* | ХТ/ТТ15Л* ХТ/ТТ18Л* | 56.0 62.5 | 36 40 | 27 32 | 19 24 | 315 315 | |
| 22 28 | HT/CT22×tL* HT/CT28×tL* | ХТ/ТТ22Л* ХТ/ТТ28Л* | 66.0 70.0 | 44 47 | 36 41 | 27 36 | 160 160 | |
| 35 42 | HT/CT35×tL* HT/CT42×tL* | ХТ/ТТ35Л* ХТ/ТТ42Л* | 83.0 91.0 | 56 63 | 50 60 | 41 50 | 160 160 | |
| S | 06 08 | HT/CT06×tS* HT/CT08×tS* | ХТ/ТТ06С* ХТ/ТТ08С* | 43.0 45.5 | 31 32 | 17 19 | 14 17 | 630 630 |
| 10 12 | HT/CT10×tS* HT/CT12×tS* | ХТ/ТТ10С* ХТ/ТТ12С* | 51.5 55.0 | 34 38 | 22 24 | 19 19 | 630 630 | |
| 14 16 | HT/CT14×tS* HT/CT16×tS* | ХТ/ТТ14С* ХТ/ТТ16С* | 58.5 65.0 | 40 43 | 27 30 | 19 24 | 630 400 | |
| 20 25 | HT/CT20×tS* HT/CT25×tS* | ХТ/ТТ20С* ХТ/ТТ25С* | 72.0 85.0 | 48 54 | 36 46 | 27 36 | 400 400 | |
| 30 38 | HT/CT30×tS* HT/CT38×tS* | ХТ/ТТ30С* ХТ/ТТ38С* | 92.0 106.0 | 62 72 | 50 60 | 41 50 | 400 315 | |
| 50 | ХТ/ТТ50С* | 138.0 | 80 | 70 | 250 | |||
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
