Описание продукта

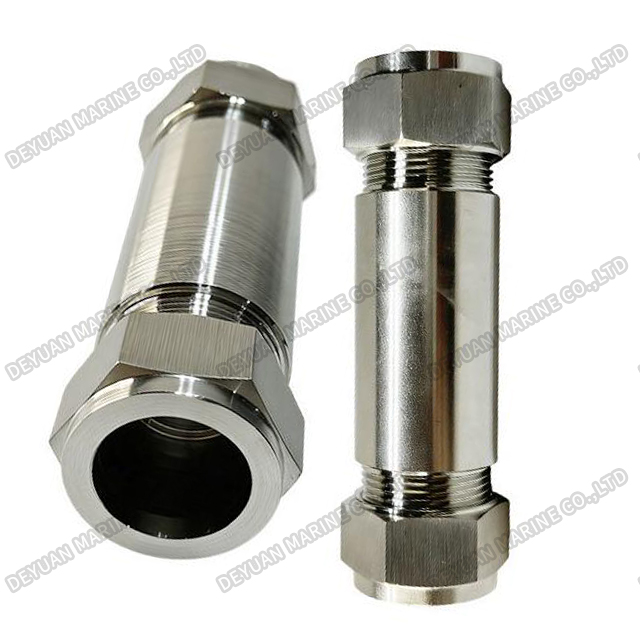

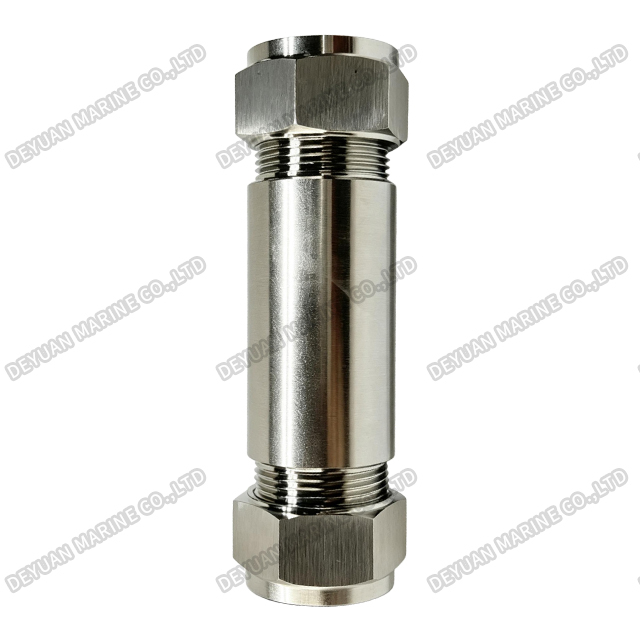

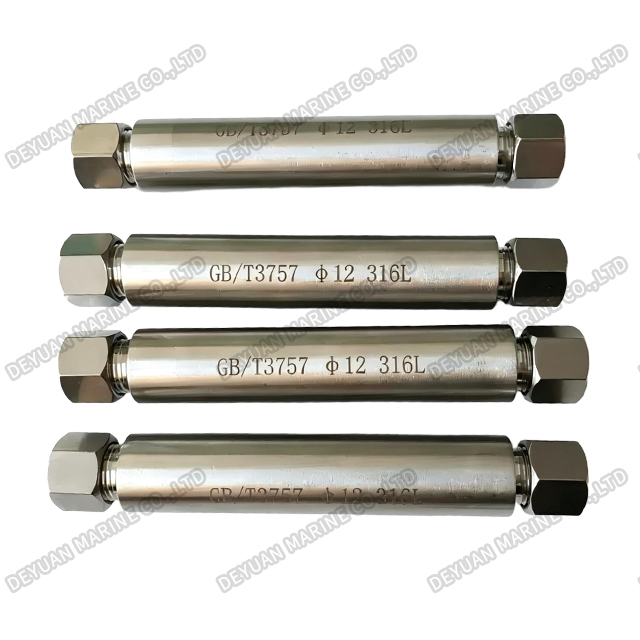

Переборочное соединение с двойным наконечником
Введение продукта:
Переборочное соединение с двойным обжимным кольцом (также называемое переборочным фитингом или сквозным переборочным соединителем) представляет собой специализированный трубный фитинг, предназначенный для надежного и герметичного соединения труб через переборки, панели или стены в гидравлических и пневматических системах. Его уникальная конструкция переборки позволяет монтировать фитинг на перегородке, а резьба с обеих сторон надежно фиксирует его на месте, обеспечивая превосходные характеристики герметизации и механическую прочность даже в сложных условиях.
Ключевые особенности дизайна:
В основе этого фитинга лежит механизм захвата с двойным наконечником, который состоит из передней и задней наконечников. Когда гайка затянута, передняя втулка создает первичное уплотнение, врезаясь в стенку трубки, а задняя втулка обеспечивает прочное механическое сцепление, предотвращая вибрацию, скачки давления и вытягивание трубки. Такая конструкция с двумя наконечниками обеспечивает надежные, не требующие обслуживания соединения, которые можно многократно собирать и разбирать без ущерба для производительности.

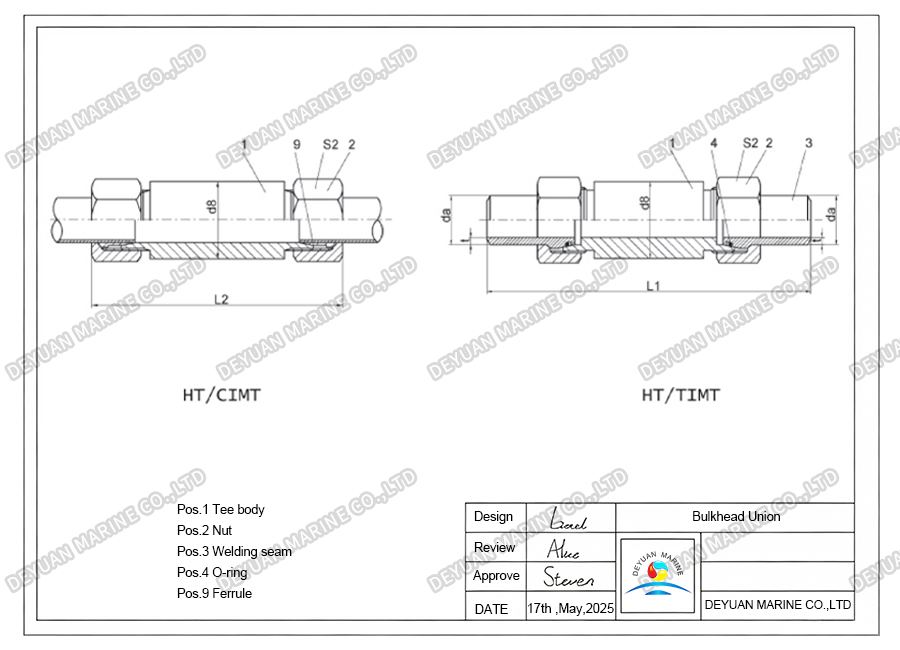

Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | d8 | Л1 | Л2 | С2 | Давление (ПН) | |
| HT/CIMT dax t | ХТ/ТИМТ | |||||||
| L | 06 08 | HT/CIMT06×tL* HT/CIMT8×tL* | ХТ/ТИМТ06Л* ХТ/ТИМТ08Л* | 18 20 | 113 114 | 85 85 | 14 17 | 315 315 |
| 10 12 | HT/CIMT10×tL* HT/CIMT2×tL* | ХТ/ТИМТ10Л* ХТ/ТИМТ12Л* | 22 25 | 122 123 | 87 87 | 19 22 | 315 315 | |
| 15 18 | HT/CIMT15×tL* HT/CIMT18×tL* | ХТ/ТИМТ15Л* ХТ/ТИМТ18Л* | 28 32 | 140 146 | 100 101 | 24 32 | 315 315 | |
| 22 28 | HT/CIMT22×tL* HT/CIMT28×tL* | ХТ/ТИМТ22Л* ХТ/ТИМТ28Л* | 36 40 | 149 153 | 105 106 | 36 41 | 160 160 | |
| 35 42 | HT/CIMT35×tL* HT/CIMT42×tL* | ХТ/ТИМТ35Л* ХТ/ТИМТ42Л* | 50 60 | 168 171 | 114 115 | 50 60 | 160 160 | |
| S | 06 08 | HT/CIMT06×tS* HT/CIMT08×tS* | ХТ/ТИМТ06С* ХТ/ТИМТ08С* | 20 22 | 113 116 | 89 89 | 17 19 | 630 630 |
| 10 12 | HT/CIMT10×tS* HT/CIMT2×tS* | ХТ/ТИМТ10С* ХТ/ТИМТ12С* | 25 28 | 126 126 | 91 91 | 22 24 | 630 630 | |
| 14 16 | HT/CIMT14×tS* HT/CIMT16×tS* | ХТ/ТИМТ14С* ХТ/ТИМТ16С* | 30 35 | 144 149 | 107 107 | 27 30 | 630 400 | |
| 20 25 | HT/CIMT20×tS* HT/CIMT25×tS* | ХТ/ТИМТ20С* ХТ/ТИМТ25С* | 38 45 | 161 176 | 114 120 | 36 46 | 400 400 | |
| 30 38 | HT/CIMT30×tS* HT/CIMT38×tS* | ХТ/ТИМТ30С* ХТ/ТИМТ38С* | 50 60 | 188 197 | 126 133 | 50 60 | 400 315 | |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Типичные применения:
*Судовые гидравлические системы (через палубные или переборочные трубопроводы).
*Морские нефтегазовые платформы.
*Судостроение и ремонт.
*Промышленные энергоблоки и коллекторные панели.
*Технологические приборы и шкафы управления.
*Мобильная техника (экскаваторы, краны, погрузчики).
Преимущества с первого взгляда
*Надежное уплотнение – конструкция с двойным наконечником обеспечивает нулевую утечку даже при циклическом давлении и вибрации.
*Простая установка – не требуется сварка, пайка или подготовка труб.
* Многоразовый – можно собирать и разбирать несколько раз с неизменной производительностью.
* Экономия места – компактные размеры позволяют устанавливать в ограниченном пространстве.
*Универсальность – широкий диапазон размеров и широкий выбор материалов подходят для различных применений.
Все фитинги проходят 100% испытания под давлением и соответствуют международным стандартам размеров (эквиваленты ISO 8434‑1/DIN 2353). Для подробного заказа или индивидуальных требований, пожалуйста, свяжитесь с нашим техническим отделом продаж.
