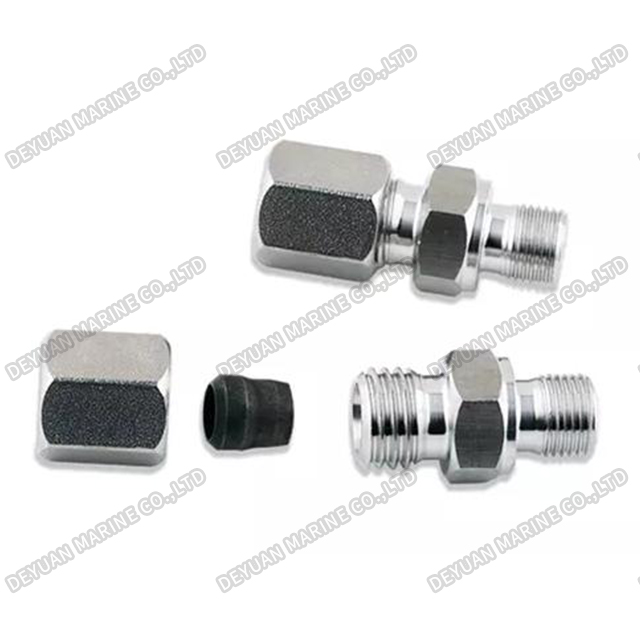

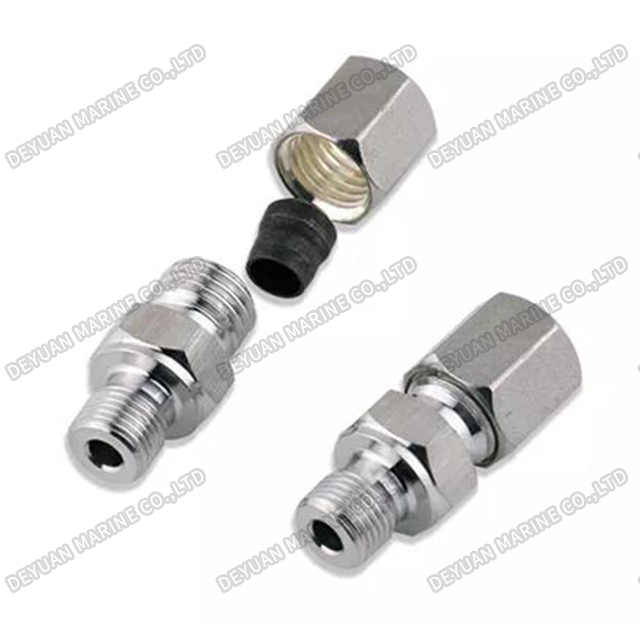

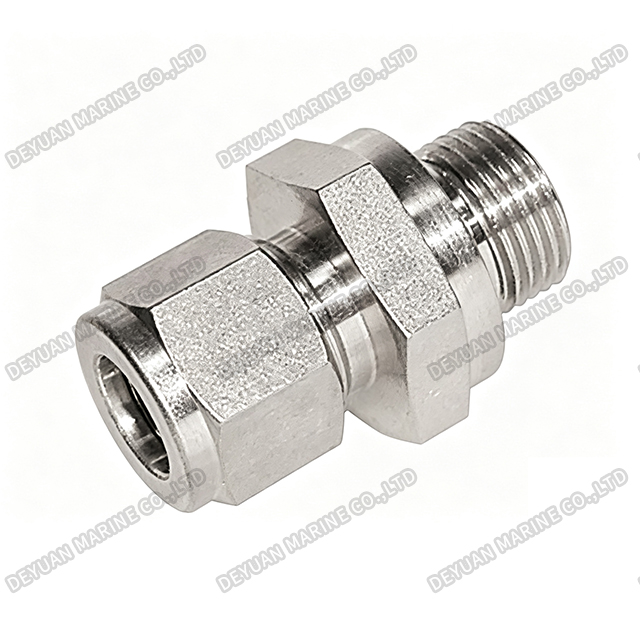

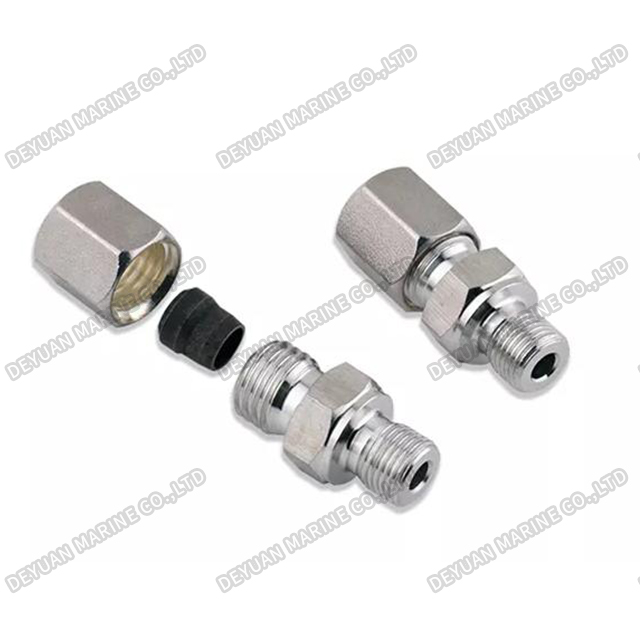

Прямой уплотнительный соединитель с наружной резьбой

Введение продукта:

Прямой уплотнительный соединитель с наружной резьбой для морских судов является важнейшим компонентом судовых гидравлических и жидкостных систем высокого давления. Этот соединитель, имеющий прямой профиль с наружной резьбой, предназначен для соединения трубок с портами, коллекторами или оборудованием в линейной конфигурации, обеспечивая безопасный, герметичный переход без изменения направления трубопровода. Этот разъем, созданный для того, чтобы выдерживать строгие требования морской среды, включая постоянную вибрацию, тепловое расширение и коррозионное воздействие, гарантирует долгосрочную надежность.

Для удовлетворения разнообразных эксплуатационных требований этот продукт доступен в четырех различных конфигурациях уплотнений:

Классификации продуктов:

1. Прямой уплотнительный соединитель U-образного типа с наружной резьбой: используется эластомерное уплотнение U-образной формы. Эта конструкция очень эффективна в условиях высокого давления, обеспечивая отличную устойчивость к экструзии и герметичное уплотнение при экстремальных колебаниях давления.

2. Мужской прямой соединитель с уплотнительным кольцом: оснащен стандартным уплотнительным кольцом для уплотнения. Это наиболее распространенный и универсальный вариант, обеспечивающий надежную герметичность в широком диапазоне применений в морской гидравлике.

3. Мужской прямой разъем с жестким уплотнением (металл-металл): этот разъем, разработанный для экстремальных условий эксплуатации, основан на прецизионном контакте металл-металл для герметизации. Он идеально подходит для высокотемпературных и агрессивных применений, где эластомерные уплотнения могут ухудшиться.

4. Уплотняющий соединитель с прямым конусом с наружной резьбой: используется коническая уплотнительная поверхность. Эта конструкция отлично подходит для сред с высоким давлением и высокой вибрацией, поскольку конус обеспечивает надежное механическое уплотнение, устойчивое к ослаблению с течением времени.

Рисунок:

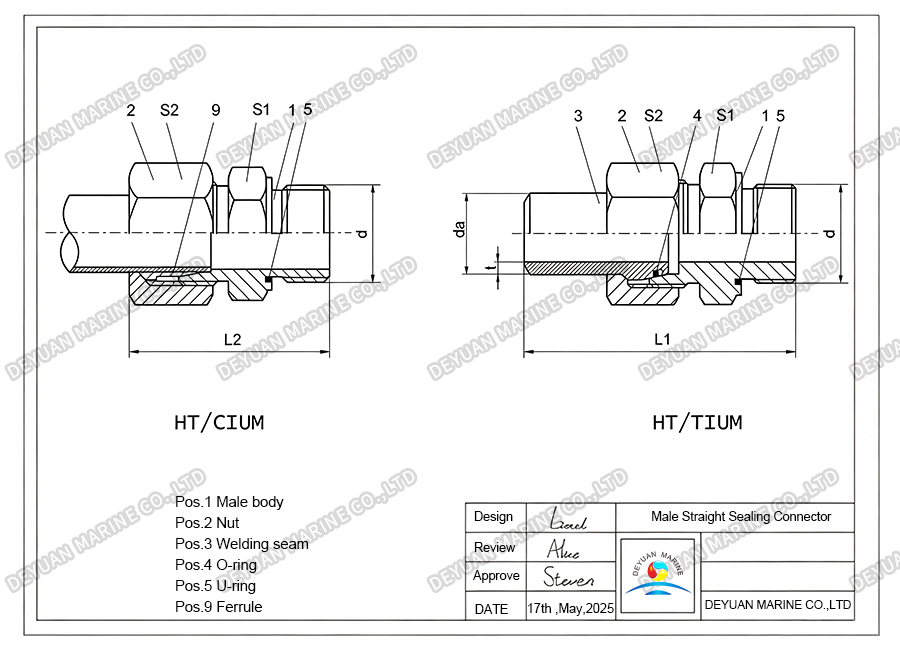

Прямой фитинг с метрической резьбой — DEYUAN MARINE5

Технические характеристики:

Ряд	Внешний диаметр трубки	Код заказа		d	i	d7	Л1	Л2	С1	С2	Давление (ПН)
Ряд	Внешний диаметр трубки	HT/CIUM dax t	ХТ/ТИУМ	d	i	d7	Л1	Л2	С1	С2	Давление (ПН)
L	06	HT/CIUM06×tL*	ХТ/ТИУМ06L*	М10×1,0	8	14	37.0	23	14	14	315
	08	HT/CIUM08×tL*	ХТ/ТИУМ08L*	М12×1,5	12	17	39.0	25	17	17	315
	10	HT/CIUM10×tL*	ХТ/ТИУМ10L*	М14×1,5	12	19	43.5	26	19	19	315
	10	HT/CIUM10×tL/M10×1,0*	ХТ/ТИУМ10Л/М10×1,0*	М10×1,0	8	14	42.5	26	17	19	315
	12	HT/CIUM12×tL*	ХТ/ТИУМ12Л*	М16×1,5	12	21	45.5	27	22	22	315
	12	HT/CIUM12×tL/M14×1,5*	ХТ/ТИУМ12Л/М14×1,5*	М14×1,5	12	19	44.0	26	19	22	315
	15	HT/CIUM15×tL*	ХТ/ТИУМ15Л*	М18×1,5	12	23	48.0	29	24	27	250
	15	HT/CIUM15×tL/M16×1,5*	ХТ/ТИУМ15Л/М16×1,5*	М16×1,5	12	21	48.0	28	24	27	250
	18	HT/CIUM18×tL*	ХТ/ТИУМ18Л*	М22×1,5	14	27	51.0	31	27	32	250
	18	HT/CIUM18×tL/M18×1,5*	ХТ/ТИУМ18Л/М18×1,5*	М18×1,5	12	23	49.5	30	27	32	250
	22	HT/CIUM22×tL*	ХТ/ТИУМ22Л*	М26×1,5	16	31	53.0	33	32	36	160
	22	HT/CIUM22×tL/M22×1,5*	ХТ/ТИУМ22Л/М22×1,5*	М22×1,5	14	27	53.0	33	32	36	160
	28	HT/CIUM28×tL*	ХТ/ТИУМ28Л*	М33×2,0	18	39	57.5	34	41	41	160
	35	HT/CIUM35×tL*	ХТ/ТИУМ35Л*	М42×2,0	20	49	66.0	39	50	50	160
	42	HT/CIUM42×tL*	ХТ/ТИУМ42Л*	М48×2,0	22	55	70.0	42	55	55	160
S	06	HT/CIUM06×tS*	ХТ/ТИУМ06С	М12×1,5	12	17	40	28	17	17	630
	06	HT/CIUM06×tS/M14×1,5*	ХТ/ТИУМ06С/М14×1,5	М14×1,5	12	19	40	30	19	17	630
	08	HT/CIUM08×tS*	ХТ/ТИУМ08С	М14×1,5	12	19	43.5	30	19	19	630
	10	HT/CIUM10×tS*	ХТ/ТИУМ10С	М16×1,5	12	22	49	31	22	22	630
	10	HT/CIUM10×tS/M14×1,5*	ХТ/ТИУМ12С	М14×1,5	12	19	49		19	22	630
	12	HT/CIUM12×tS*	ХТ/ТИУМ12С	М18×1,5	12	24	51.5	33	24	24	630
	12	HT/CIUM12×tS/M14×1,5*	ХТ/ТИУМ12С/М14×1,5	М14×1,5	12	19	50.5	33	24	24	630
	14	HT/CIUM14×tS*	ХТ/ТИУМ14С	М20×1,5	14	26	55.5	37	27	27	630
	16	HT/CIUM16×tS*	ХТ/ТИУМ16С	М22×1,5	14	27	60	37	30	30	630
	16	HT/CIUM16×tS/M16×1,5*	ХТ/ТИУМ16С	М16×1,5	12	22	59.5		30	30	400
	20	HT/CIUM20×tS*	ХТ/ТИУМ20С	М27×2,0	16	32	67	42	36	36	400
	20	HT/CIUM20×tS/M22×1,5*	ХТ/ТИУМ20С	М22×1,5	14	27	66.5		36	36	400
	25	HT/CIUM25×tS*	ХТ/ТИУМ25С	М33×2,0	18	40	76	47	46	46	400
	25	HT/CIUM25×tS/M27×2,0*	ХТ/ТИУМ25С	М27×2,0	16	32	76		46	46	400
	30	HT/CIUM30×tS*	ХТ/ТИУМ30С	М42×2,0	20	50	80	50	50	50	400
	30	ХТ/ЦИУМ30×ТС/М33×2,0*	ХТ/ТИУМ30С	М33×2,0	18	40	80		50	50	400
	38	HT/CIUM38×tS*	ХТ/ТИУМ38С	М48×2,0	22	55	89	57	60	60	315
	38	HT/CIUM38×tS/M42×2,0*	ХТ/ТИУМ38С	М42×2,0	20	50	89		60	60	315
	50		ХТ/ТИУМ50С	М60×2,0	24	70	101		80	80	315
	50		ХТ/ТИУМ50С/М48×2	М48×2,0	22	55	100		80	80	315
	50		ХТ/ТИУМ50С/М50×2	М50×2,0	22	60	101		80	80	250

Примечание: 1.Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь. 2. Приведенные выше чертежи и технические характеристики относятся к метрической резьбе с уплотнением U-образного типа. Информацию о технических характеристиках других типов уплотнений можно получить в нашем отделе продаж.

Номинальные уровни давления для трубного соединения экструзионного типа:

Трубные фитинги с прямыми муфтами-Deyuan Marine 2

Применение продукта:

1. Судостроение и морская техника

*Системы рулевого управления: используются для подключения гидравлических линий высокого давления к механизму управления рулем направления, где надежное уплотнение имеет решающее значение для безопасности мореплавания.

*Палубное оборудование: применяется в гидравлических лебедках, лебедках и системах закрытия люков, выдерживает постоянную вибрацию и воздействие суровых соленой воды.

*Балластные и трюмные системы: соединяют трубопроводы в системах управления водными ресурсами с использованием устойчивых к коррозии материалов (нержавеющая сталь/латунь) для обработки морской воды.

*Топливные и смазочные маслопроводы: обеспечивают герметичность соединений в машинном отделении, предотвращая утечку опасной жидкости под высоким давлением.

2. Гидравлические системы высокого давления

*Гидравлические силовые агрегаты (HPU): соединяют насосы, клапаны и аккумуляторы в основных гидравлических силовых агрегатах.

*Строительная и портовая техника: используется в морских кранах, экскаваторах и тяжелом подъемном оборудовании, где возникают экстремальные скачки давления.

3. Нефть и газ/Морские платформы

*Панель управления устьем скважины: используется в линиях гидравлического управления высокого давления для предохранительных клапанов.

*Испытательные стенды и приборы: соединяют манометры, датчики и преобразователи в цепях тестирования и измерения.
