Описание продукта

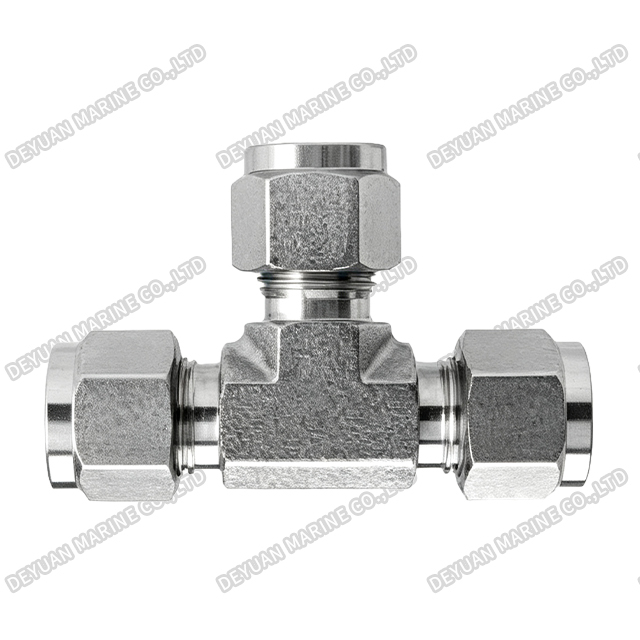

Регулируемый тройник ответвления
Введение продукта:
Регулируемый тройник морского отделения — это универсальный компонент распределения жидкости, предназначенный для сложных судовых гидравлических и трубопроводных систем. В отличие от стандартных фиксированных тройников, этот фитинг оснащен регулируемым на 360 градусов ответвлением, что позволяет инженерам легко выровнять выход ответвления в нужном направлении, прежде чем закрепить соединение. Такая гибкость значительно сокращает время установки и устраняет необходимость принудительного сгибания труб в тесных, замкнутых морских пространствах. Он доступен в двух основных конфигурациях: серия HT/CTT (с обжимным кольцом/обжимного типа) и серия HT/TTT (сварного типа).
Структурный проект и компоненты:

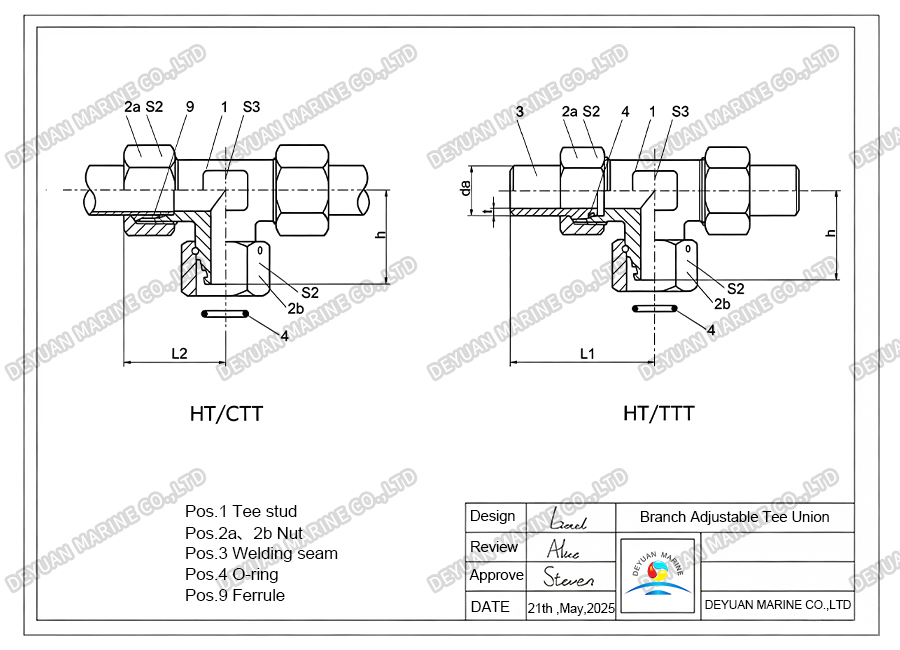

Фитинг состоит из прочного тройника (поз. 1) в качестве основного корпуса. В модели HT/CTT используются гайки (поз. 2a, 2b) и наконечник (поз. 9) для надежного захвата трубки, тогда как модель HT/TTT предназначена для сварных соединений (поз. 3) и использует уплотнительное кольцо (поз. 4) для улучшенного уплотнения. Обе конструкции обеспечивают герметичное соединение, которое можно легко отсоединить для технического обслуживания, не нарушая при этом окружающий трубопровод.
Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | G | Л1 | Л2 | h | С2 | S3 | Давление (ПН) | |
| HT/CTT dax t | ХТ/ТТТ | |||||||||
| L | 06 08 | HT/CTT06×tL* HT/CTT08×tL* | ХТ/ТТТ06Л* ХТ/ТТТ08Л* | М12×1,5 М14×1,5 | 41.0 43.5 | 27 29 | 26.0 27.5 | 14 17 | 12 12 | 315 315 |
| 10 12 | HT/CTT10×tL* HT/CTT12×tL* | ХТ/ТТТ10Л* ХТ/ТТТ12Л* | М16×1,5 М18×1,5 | 47.5 50.0 | 30 32 | 29.0 29.5 | 19 22 | 14 17 | 315 315 | |
| 15 18 | HT/CTT15×tL* HT/CTT18×tL* | ХТ/ТТТ15Л* ХТ/ТТТ18Л* | М22×1,5 М26×1,5 | 56.0 62.5 | 36 40 | 32.5 35.5 | 27 32 | 19 24 | 315 315 | |
| 22 28 | HT/CTT22×tL* HT/CTT28×tL* | ХТ/ТТТ22Л* ХТ/ТТТ28Л* | М30×2,0 М36×2,0 | 66.0 70.5 | 44 47 | 38.5 41.5 | 36 41 | 27 36 | 160 160 | |
| 35 42 | HT/CTT35×tL* HT/CTT42×tL* | ХТ/ТТТ35Л* ХТ/ТТТ42Л* | М45×2,0 М52×2,0 | 83.0 91.0 | 56 63 | 51.0 56.0 | 50 60 | 41 50 | 160 160 | |
| S | 06 08 | HT/CTT06×tS* HT/CTT08×tS* | ХТ/ТТТ06С* ХТ/ТТТ08С* | М14×1,5 М16×1,5 | 43.0 45.5 | 31 32 | 27.0 27.5 | 17 19 | 12 14 | 630 630 |
| 10 12 | HT/CTT10×tS* HT/CTT12×tS* | ХТ/ТТТ10С* ХТ/ТТТ12С* | М18×1,5 М20×1,5 | 51.5 55.0 | 34 38 | 30.0 31.0 | 22 24 | 17 17 | 630 630 | |
| 14 16 | HT/CTT14×tS* HT/CTT16×tS* | ХТ/ТТТ14С* ХТ/ТТТ16С* | М22×1,5 М24×1,5 | 58.5 65.0 | 40 43 | 35.0 36.5 | 27 30 | 19 24 | 630 400 | |
| 20 25 | HT/CTT20×tS* HT/CTT25×tS* | ХТ/ТТТ20С* ХТ/ТТТ25С* | М30×2,0 М36×2,0 | 72.0 85.0 | 48 54 | 44.5 50.0 | 36 46 | 27 36 | 400 400 | |
| 30 38 | HT/CTT30×tS* HT/CTT38×tS* | ХТ/ТТТ30С* ХТ/ТТТ38С* | М42×2,0 М52×2,0 | 92.0 106 | 62 72 | 55.0 63.0 | 50 60 | 41 50 | 400 315 | |
| 50 | ХТ/ТТТ50С* | М68×2,0 | 138 | 85.0 | 80 | 70 | 250 | |||
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Приложения:
Идеально подходит для судостроения, морских нефтяных и газовых платформ и тяжелых морских гидроэнергетических систем. Прочная конструкция обеспечивает устойчивость к вибрации, тепловому расширению и агрессивной морской среде.
