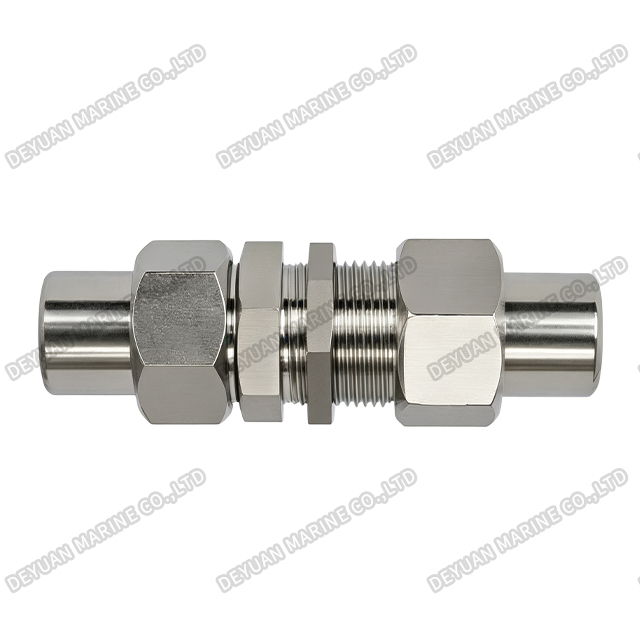

Морская переборка фитинга

Введение продукта:

Наши морские переборочные фитинги (также известные как переборочные соединители или сквозные фитинги) спроектированы с высокой точностью и обеспечивают надежный, герметичный проход гидравлических, пневматических и жидкостных линий через переборки кораблей, водонепроницаемые отсеки и корпуса морского оборудования. Эти фитинги, разработанные в соответствии со строгими морскими и промышленными стандартами, обеспечивают структурную целостность и превосходные характеристики герметизации в условиях высокого давления.

Ключевые особенности:

1. Превосходное уплотнение: оснащено уплотнительными кольцами и прецизионными наконечниками для предотвращения утечек при экстремальном давлении и вибрации.

2. Способность работать при высоком давлении: выдерживает давление до 630 бар (серия S), что делает его пригодным для гидравлических систем высокого давления.

3. Надежный монтаж: стяжная гайка надежно прижимает фитинг к перегородке, обеспечивая устойчивость к сильным движениям.

4. Универсальная совместимость: Совместим с широким спектром трубок и шлангов, используемых в морской и морской технике.

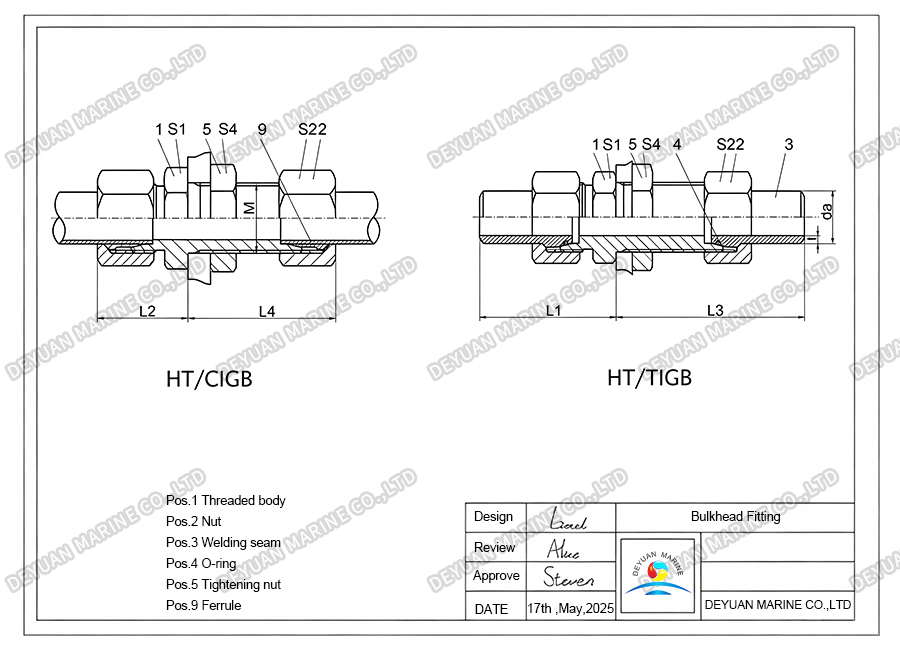

Рисунок:

Фитинг морской переборки-DEYUAN MARINE 3

Технические характеристики:

Ряд	Внешний диаметр трубки	Код заказа		M	Л1	Л2	Л3	Л4	С1	С2	С4	Давление (ПН)
Ряд	Внешний диаметр трубки	HT/CIGB dax t	ХТ/ТИГБ	M	Л1	Л2	Л3	Л4	С1	С2	С4	Давление (ПН)
L	06 08	HT/CIGB06×tL* HT/CIGB08×tL*	HT/TIGB06L* HT/TIGB08L*	М12×1,5 М14×1,5	38.5 39.5	22 23	58.5 58.5	42 42	17 19	14 17	17 19	315 315
	10 12	HT/CIGB10×tL* HT/CIGB12×tL*	ХТ/ТИГБ10Л* ХТ/ТИГБ12Л*	М16×1,5 М18×1,5	43.5 43.5	25 25	61.5 62.5	43 44	22 24	19 22	22 24	315 315
	15 18	HT/CIGB15×tL* HT/CIGB18×tL*	ХТ/ТИГБ15Л* ХТ/ТИГБ18Л*	М22×1,5 М26×1,5	46.5 50.0	27 30	65.5 69.0	46 49	27 32	27 32	30 36	315 315
	22 28	HT/CIGB22×tL* HT/CIGB28×tL*	ХТ/ТИГБ22Л* ХТ/ТИГБ28Л*	М30×2,0 М36×2,0	56.0 61.0	33 35	74.0 78.0	51 52	36 41	36 41	41 46	160 160
	35 42	HT/CIGB35×tL* HT/CIGB42×tL*	ХТ/ТИГБ35Л* ХТ/ТИГБ42Л*	М45×2,0 М52×2,0	68.0 69.0	40 42	86.0 86.0	58 59	50 60	50 60	55 65	160 160
S	06 08	HT/CIGB06×tS* HT/CIGB08×tS*	HT/TIGB06S* HT/TIGB08S*	М14×1,5 М16×1,5	43.5 44.5	27 28	60.5 60.5	44 44	19 22	17 19	19 22	630 630
	10 12	HT/CIGB10×tS* HT/CIGB12×tS*	HT/TIGB10S* HT/TIGB12S*	М18×1,5 М20×1,5	48.0 48.0	31 31	63.0 64.0	46 47	24 27	22 24	24 27	630 630
	14 16	HT/CIGB14×tS* HT/CIGB16×tS*	HT/TIGB14S* HT/TIGB16S*	М22×1,5 М24×1,5	56.0 57.0	35 35	71.5 72.0	50 50	30 32	27 30	30 32	630 400
	20 25	HT/CIGB20×tS* HT/CIGB25×tS*	HT/TIGB20S* HT/TIGB25S*	М30×2,0 М36×2,0	65.0 73.0	39 44	81.0 88.0	55 59	41 46	36 46	41 46	400 400
	30 38	HT/CIGB30×tS* HT/CIGB38×tS*	HT/TIGB30S* HT/TIGB38S*	М42×2,0 М52×2,0	78.5 86.0	48 53	94.5 101.0	64 68	50 65	50 60	50 65	400 315
	50		ХТ/ТИГБ50С*	М68×2,0	94.0		108.0		75	80	80	315

Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.

Номинальные уровни давления для трубного соединения экструзионного типа:

Трубные фитинги с прямыми муфтами-Deyuan Marine 2

Приложения:

Идеально подходит для судостроения, морских нефтяных и газовых платформ, морских гидравлических систем, водоподготовки и любого применения, требующего прочного герметичного соединения через переборку.
