Метрическая внутренняя резьба, конус 24°

Метрическая внутренняя резьба, конус 24°

Введение продукта:

Серия HT/HM представляет собой линейку гидравлических шланговых фитингов премиум-класса с внутренней резьбой и конусом 24°, специально разработанную для морского и тяжелого промышленного применения. Эти фитинги, предназначенные для обеспечения герметичных соединений в гидравлических системах высокого давления, имеют метрическую внутреннюю резьбу и механизм уплотнения с конусом 24°.

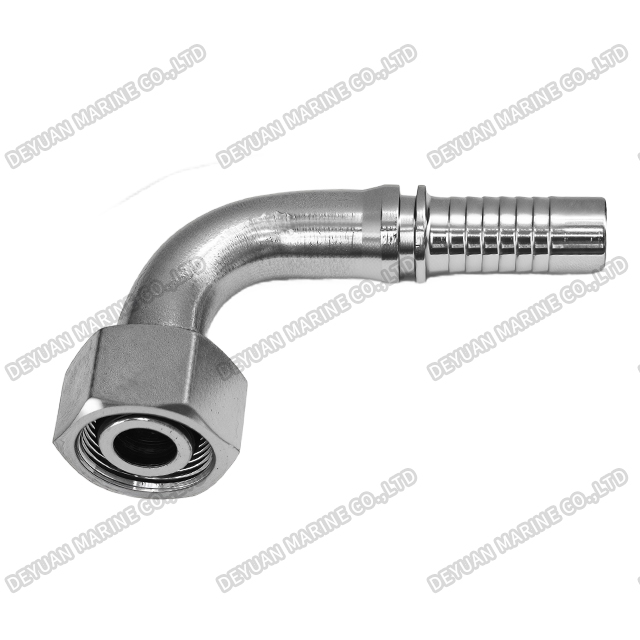

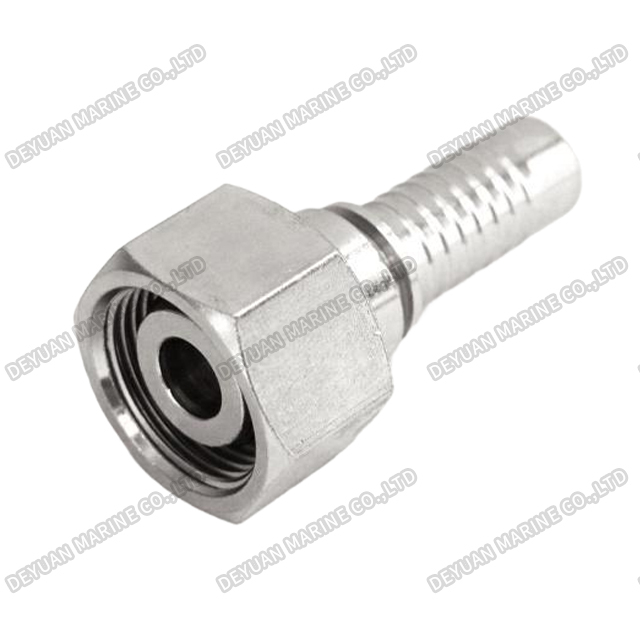

Доступная в трех различных конфигурациях — стандартная прямая (HT/HM1), колено 45° (HT/HM4) и колено 90° (HT/HM9) — эта серия предлагает универсальные решения для прокладки сложных гидравлических узлов. Ассортимент продукции разделен на две обширные категории, соответствующие различным требованиям к давлению и пространству: легкая серия (внутренний диаметр шланга от 06 до 32 и внешний диаметр трубки от 6 до 42 мм) и тяжелая серия (внутренний диаметр шланга от 06 до 32 и внешний диаметр трубки от 6 до 38 мм).

Эти фитинги с размерами резьбы от M12x1,5 до M52x2 изготавливаются с соблюдением строгих допусков, что обеспечивает идеальное сопряжение с соответствующими метрическими отверстиями. Серия HT/HM гарантирует надежную работу и исключительную долговечность в агрессивных и сложных средах, независимо от того, используется ли она в судостроении, морском оборудовании или морской технике.

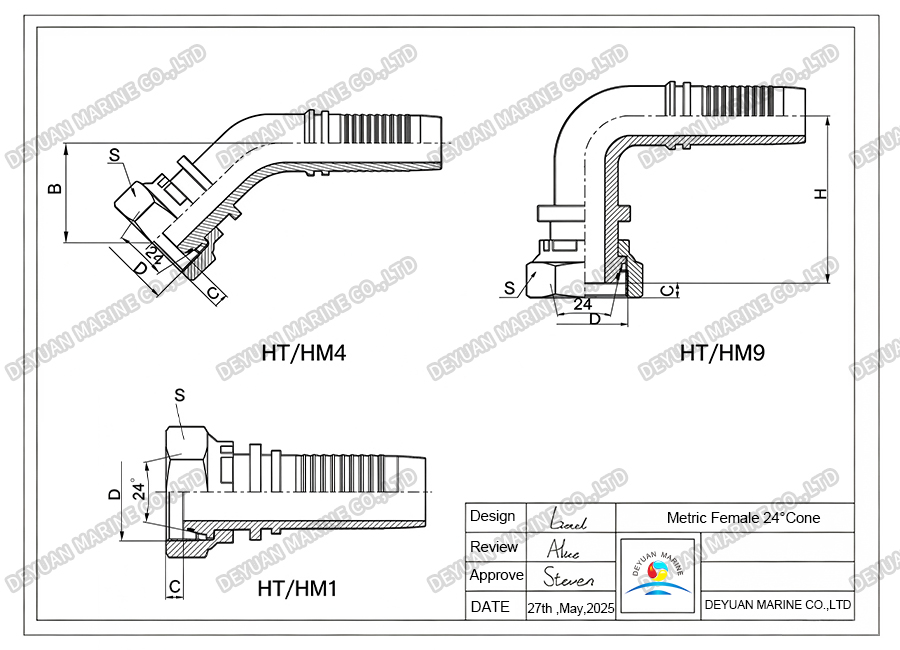

Рисунок:

Технические характеристики:

Ключевые особенности:

1. Превосходные характеристики уплотнения: конструкция конуса под углом 24° обеспечивает контактное уплотнение «металл-металл», которое надежно предотвращает утечку гидравлической жидкости даже при экстремальном давлении и вибрации.

2. Комплексные варианты конфигурации. Включает варианты колен с прямым углом, 45° и 90°, что обеспечивает гибкую установку и оптимальную прокладку шлангов в тесных судовых машинных отделениях или машинных помещениях.

3. Серия двойного давления. Доступность как легкой, так и тяжелой серии позволяет инженерам выбирать оптимальный баланс между весом, экономией места и устойчивостью к давлению для конкретных гидравлических линий.

4. Стандартизированная метрическая резьба: имеет точную метрическую резьбу (от M12x1,5 до M52x2), обеспечивая глобальную взаимозаменяемость и совместимость со стандартными метрическими гидравлическими портами.

5. Точное проектирование: жесткие допуски на размеры (размеры C, S, B, H) обеспечивают надежную посадку, простоту установки и оптимальный зазор под ключ.

6. Долговечность морского класса: создан для работы в суровых морских условиях, обеспечивает превосходную устойчивость к коррозии, колебаниям температуры и механическим нагрузкам.
