Описание продукта
Метрическая внутренняя резьба Multiseal
Введение продукта:
Серия HT/DM — это линейка гидравлических фитингов премиум-класса морского класса, разработанная с метрической внутренней резьбой Multiseal. Эти фитинги, специально разработанные для трубопроводных систем судов, обеспечивают надежное и герметичное регулирование потока, что делает их незаменимыми для требовательных морских гидравлических, топливных и охлаждающих систем.
Основные характеристики и конфигурации:
Чтобы удовлетворить разнообразные потребности в прокладке и установке в тесных машинных отделениях и на палубах, серия HT/DM доступна в трех стандартных конфигурациях:

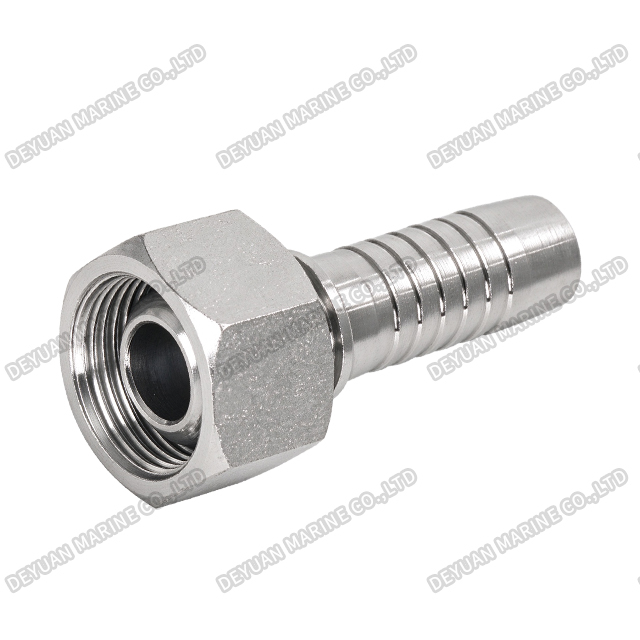

*HT/DM1 (стандартный прямой): для прямых линейных подключений.
*HT/DM4 (колено 45°): для умеренных изменений направления.

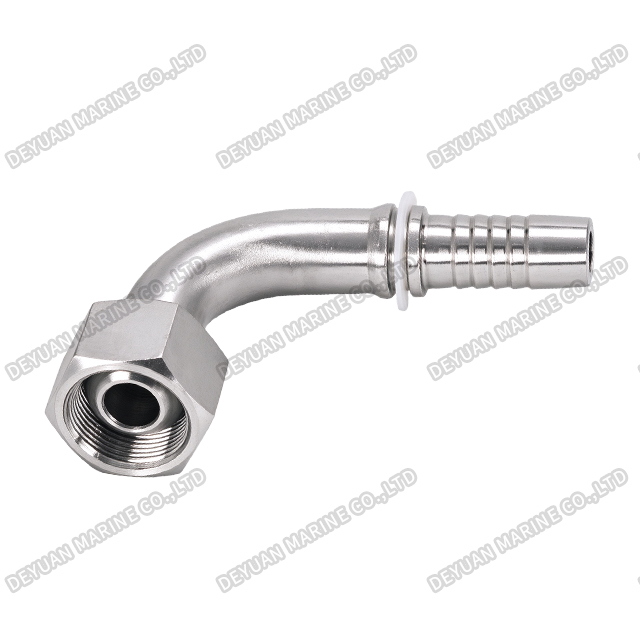

*HT/DM9 (колено 90°): для соединений под прямым углом в местах с ограниченным пространством.
Тип уплотнения:
Метрическое внутреннее уплотнение Multiseal (сферическое/конусное седло в сочетании с эластомерным уплотнительным кольцом и стопорным кольцом). Этот многослойный механизм уплотнения обеспечивает превосходную устойчивость к вибрации и скачкам давления по сравнению со стандартными уплотнениями «металл-металл».

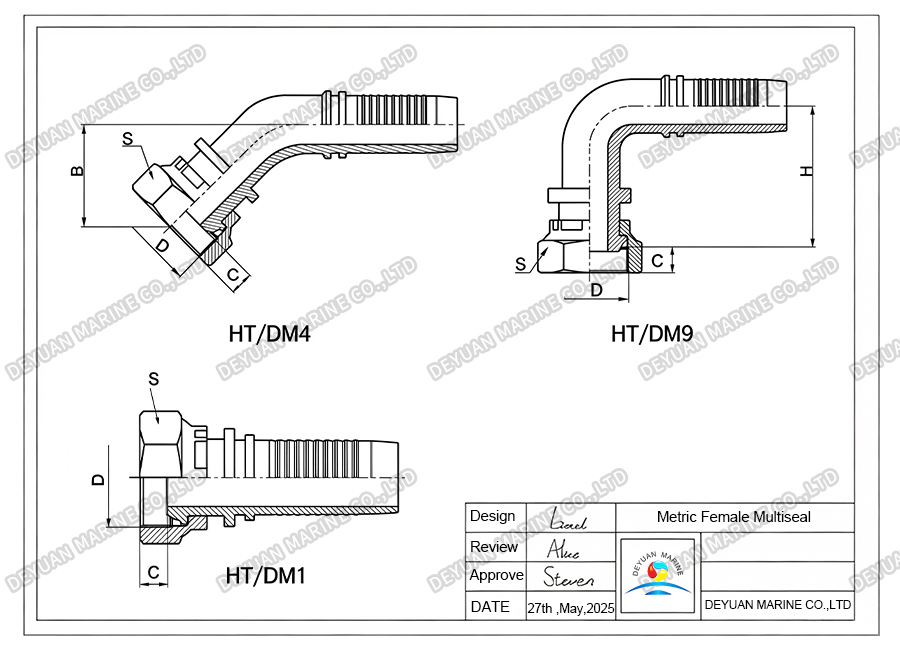

Рисунок:
Технические характеристики:
| Номер детали. Прямой | Модель | Нить D | Идентификатор шланга | Dimensions | ||||
| 45° | 90° | C | S | B | H | |||
| ХТ/ДМ1-14-06 | ХТ/ДМ4- | ХТ/ДМ9- | М14×1,5 | 06 | 4.5 | 19 | 17 | 31.5 |
| ХТ/ДМ1-16-08 | ХТ/ДМ4- | ХТ/ДМ9- | М16×1,5 | 08 | 4.5 | 22 | 17.5 | 34.5 |
| ХТ/ДМ1-18-10 | ХТ/ДМ4- | ХТ/ДМ9- | М18×1,5 | 10 | 4 | 24 | 19 | 38 |
| ХТ/ДМ1-22-12 | ХТ/ДМ4- | ХТ/ДМ9- | М22×1,5 | 12.5 | 5 | 27 | 21 | 44 |
| ХТ/ДМ1-27-16 | ХТ/ДМ4- | ХТ/ДМ9- | М27×1,5 | 16 | 5.5 | 32 | 27 | 55 |
| ХТ/ДМ1-30-19 | ХТ/ДМ4- | ХТ/ДМ9- | М30×1,5 | 19 | 6 | 36 | 27 | 59 |
| ХТ/ДМ1-36-22 | ХТ/ДМ4- | ХТ/ДМ9- | М36×2 | 22 | 7 | 41 | 31 | 67 |
| ХТ/ДМ1-39-25 | ХТ/ДМ4- | ХТ/ДМ9- | М39×2 | 25 | 7 | 46 | 34 | 73.5 |
| ХТ/ДМ1-45-32 | ХТ/ДМ4- | ХТ/ДМ9- | М45×2 | 32 | 8.5 | 55 | 37 | 83 |
| ХТ/ДМ1-52-38 | ХТ/ДМ4- | ХТ/ДМ9- | М52×2 | 38 | 9 | 60 | 43.5 | 100 |
Приложения и преимущества:
Эти фитинги, разработанные для суровых морских условий, широко используются в судовых гидравлических системах, топливопроводах и контурах охлаждения. Конструкция Multiseal с метрической внутренней резьбой гарантирует высоконадежное герметичное соединение, сводя к минимуму потребности в техническом обслуживании и обеспечивая безопасность эксплуатации судна.
