Описание продукта

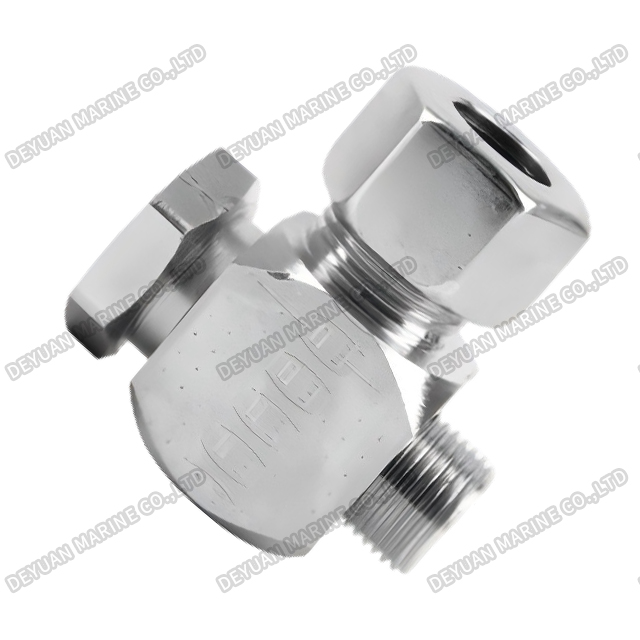

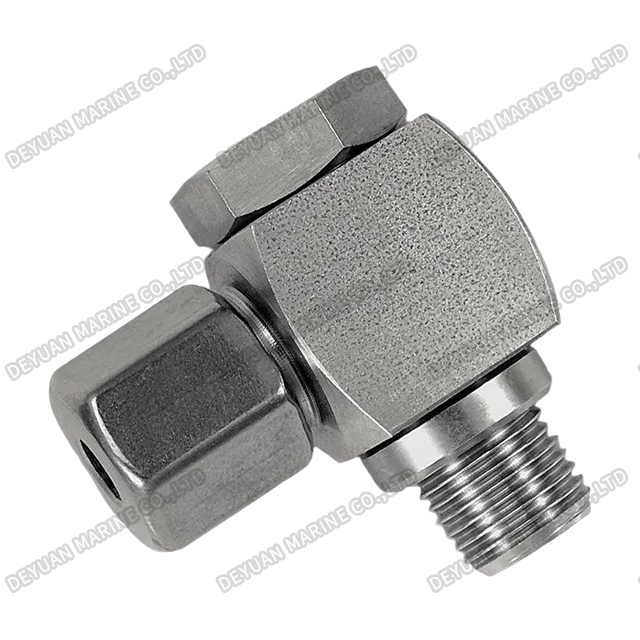

Поворотное колено высокого давления
Введение продукта:
Морской поворотный коленчатый патрубок высокого давления — это компонент премиум-класса для транспортировки жидкости, разработанный для требовательных судовых гидравлических систем. Этот угловой фитинг с углом поворота 90 градусов, сочетающий в себе как метрические, так и британские стандарты резьбы, в одной универсальной линейке продуктов, рассчитан на выдерживание экстремальных давлений и позволяет осуществлять регулировку направления на 360 градусов во время установки. Возможность поворота имеет решающее значение для навигации в узких и сложных пространствах, характерных для военно-морских кораблей, морских платформ и тяжелой промышленной техники.
Структурный проект и компоненты:
Этот фитинг высокого давления отличается прочным многокомпонентным механизмом уплотнения и блокировки. Он имеет поворотный корпус (поз. 1), который обеспечивает вращение перед окончательной затяжкой. В системе уплотнения используется комбинация полого винта (поз. 6), металлического уплотнения (поз. 8) и уплотнительного кольца (поз. 4), что гарантирует герметичное соединение при сильном давлении и вибрации.
Линейка продуктов предлагает две различные конфигурации подключения:
*Серия HT/CLJY (тип с обжимным кольцом): используется обжимное кольцо (поз. 9) и гайка (поз. 2) для захвата трубки врезным способом.
*Серия HT/TLJY (сварной тип): имеет сварной шов (поз. 3) для прочного и надежного соединения труб.

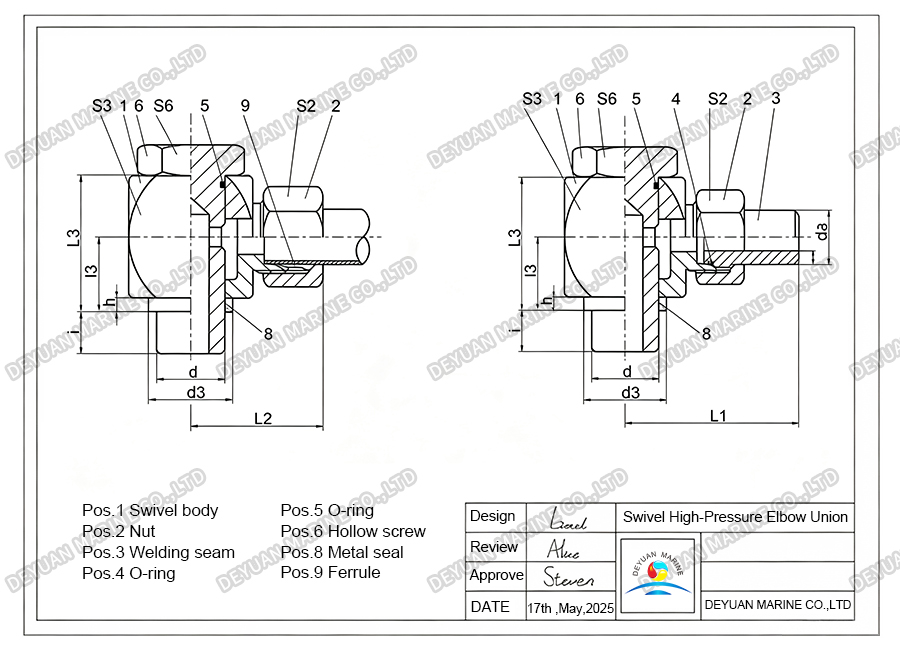

Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | d | i | д3 | Л1 | Л2 | Л3 | т3 | h | С2 | S3 | S6 | Давление (ПН) | ||||
| HT/CLJYG dax t | HT/TLJYG | HT/CLJYM dax t | ХТ/TLJYM | БСП | M | |||||||||||||
| L | 06 08 | HT/CLJYG06×tL* HT/CLJYG08×tL* | HT/TLJYG06L* HT/TLJYG08L* | HT/CLJYM06×tL* HT/CLJYM08×tL* | HT/TLJYM06L* HT/TLJYM08L* | Г1/8А Г1/4А | М10×1,0 М12×1,5 | 8 12 | 14 18 | 41.0 43.5 | 27 29 | 24 30 | 10.5 14.0 | 2.5 3.0 | 14 17 | 17 22 | 17 19 | 315 315 |
| 10 12 | HT/CLJYG10×tL* HT/CLJYG12×tL* | ХТ/TLJYG10L* ХТ/TLJYG12L* | HT/CLJYM10×tL* HT/CLJYM12×tL* | ХТ/TLJYM10L* ХТ/TLJYM12L* | Г1/4А Г3/8А | М14×1,5 М16×1,5 | 12 12 | 18 22 | 47.5 50.0 | 30 33 | 30 36 | 14.0 16.5 | 3.0 3.0 | 19 22 | 22 27 | 19 24 | 315 315 | |
| 15 18 | HT/CLJYG15×tL* HT/CLJYG18×tL* | ХТ/TLJYG15L* ХТ/TLJYG18L* | HT/CLJYM15×tL* HT/CLJYM18×tL* | ХТ/TLJYM15L* ХТ/TLJYM18L* | Г1/2А Г1/2А | М18×1,5 М22×1,5 | 14 14 | 26 26 | 56.0 59.5 | 37 37 | 45 45 | 21.5 21.5 | 4.5 4.5 | 27 32 | 32 32 | 30 30 | 315 315 | |
| 22 28 | HT/CLJYG22×tL* HT/CLJYG28×tL* | ХТ/TLJYG22L* ХТ/TLJYG28L* | HT/CLJYM22×tL* HT/CLJYM28×tL* | ХТ/TLJYM22L* ХТ/TLJYM28L* | G3/4A G1A | М26×1,5 М33×2,0 | 16 18 | 32 39 | 66.0 72.5 | 44 49 | 53 66 | 24.0 30.5 | 3.5 3.5 | 36 41 | 41 50 | 36 46 | 160 160 | |
| 35 42 | HT/CLJYG35×tL* HT/CLJYG42×tL* | ХТ/TLJYG35L* ХТ/TLJYG42L* | HT/CLJYM35×tL* HT/CLJYM42×tL* | ХТ/TLJYM35L* ХТ/TLJYM42L* | Г11/4А Г11/2А | М42×2,0 М48×2,0 | 20 22 | 49 55 | 85.0 91.0 | 58 63 | 76 87 | 35.5 40.5 | 3.5 3.5 | 50 60 | 60 70 | 55 60 | 160 160 | |
| S | 06 08 | HT/CLJYG06×tS* HT/CLJYG08×tS* | HT/TLJYG06S* HT/TLJYG08S* | HT/CLJYM06×tS* HT/CLJYM08×tS* | HT/TLJYM06S* HT/TLJYM08S* | Г1/4А Г1/4А | М12×1,5 М14×1,5 | 12 12 | 18 18 | 43.0 44.5 | 31 31 | 30 30 | 14.0 14.0 | 3.0 3.0 | 17 19 | 22 22 | 19 19 | 400 400 |
| 10 12 | HT/CLJYG10×tS* HT/CLJYG12×tS* | HT/TLJYG10S* HT/TLJYG12S* | HT/CLJYM10×tS* HT/CLJYM12×tS* | ХТ/TLJYM10S* ХТ/TLJYM12S* | Г3/8А Г3/8А | М16×1,5 М18×1,5 | 12 12 | 22 22 | 50.5 52.0 | 35 36 | 36 36 | 16.5 16.5 | 3.0 3.0 | 22 24 | 27 27 | 25 25 | 400 400 | |
| 14 16 | HT/CLJYG14×tS* HT/CLJYG16×tS* | HT/TLJYG14S* HT/TLJYG16S* | HT/CLJYM14×tS* HT/CLJYM16×tS* | ХТ/TLJYM14S* ХТ/TLJYM16S* | Г1/2А Г1/2А | М20×1,5 М22×1,5 | 14 14 | 26 26 | 58.5 62.0 | 40 40 | 45 45 | 21.5 21.5 | 4.5 4.5 | 27 30 | 32 32 | 30 30 | 400 400 | |
| 20 25 | HT/CLJYG20×tS* HT/CLJYG25×tS* | ХТ/TLJYG20S* ХТ/TLJYG25S* | HT/CLJYM20×tS* HT/CLJYM25×tS* | ХТ/TLJYM20S* ХТ/TLJYM25S* | G3/4A G1A | М27×2,0 М33×2,0 | 16 18 | 32 39 | 70.0 83.0 | 48 56 | 53 66 | 24.5 30.5 | 3.5 3.5 | 36 46 | 41 50 | 36 46 | 250 250 | |
| 30 38 | HT/CLJYG30×tS* HT/CLJYG38×tS* | HT/TLJYG30S* HT/TLJYG38S* | HT/CLJYM30×tS* HT/CLJYM38×tS* | HT/TLJYM30S* HT/TLJYM38S* | Г11/4А Г11/2А | М42×2,0 М48×2,0 | 20 22 | 49 55 | 90.0 106 | 64 72 | 76 87 | 34.5 40.5 | 3.5 3.5 | 50 60 | 60 70 | 55 60 | 250 250 | |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
