Описание продукта

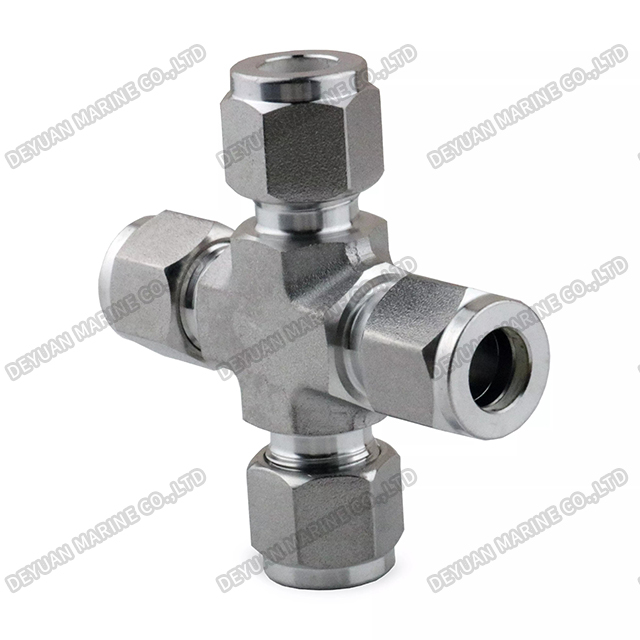

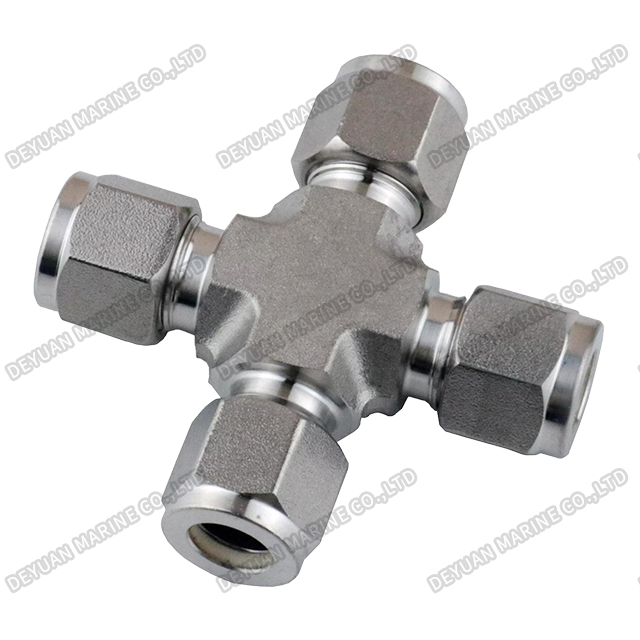

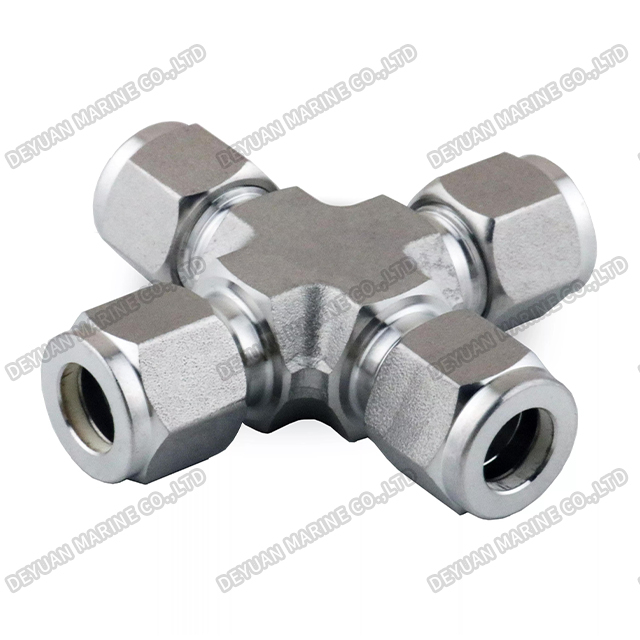

Крест с наконечником
Введение продукта:
Наш крестовидный фитинг врезного типа (также известный как крестовина с обжимным кольцом или компрессионный крест) представляет собой высокопроизводительный четырехходовой соединитель труб, предназначенный для надежных, герметичных соединений в гидравлических и пневматических системах. Этот фитинг, изготовленный в соответствии со строгими стандартами качества, обеспечивает быстрое и надежное соединение четырех трубок под прямым углом, что делает его идеальным для сложных схем коллекторов и установок в условиях ограниченного пространства.
Принцип врезного типа (или наконечника) обеспечивает прочное механическое сцепление с трубкой без необходимости сварки, пайки или нарезания резьбы. Фитинг обычно включает в себя переднюю втулку для первичного уплотнения и заднюю втулку для надежного крепления трубки — конструкция с двумя втулками обеспечивает исключительную устойчивость к вибрации, скачкам давления и колебаниям температуры. Установка проста: просто вставьте трубку, затяните гайку, и наконечники впиваются в стенку трубки, создавая постоянное многоразовое соединение, которое можно разобрать и собрать с минимальными усилиями.

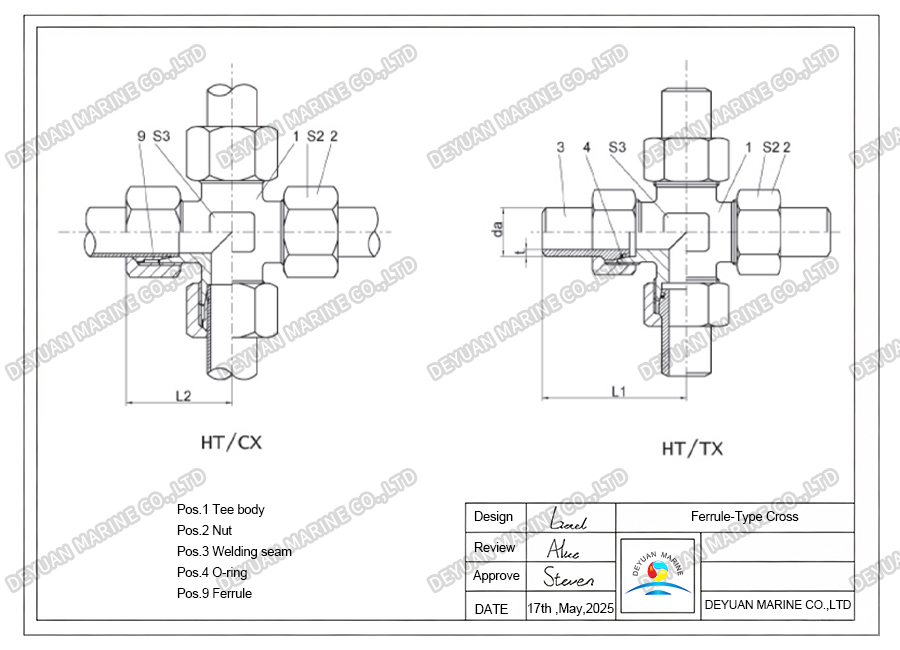

Рисунок:
Технические характеристики:
| Ряд | Внешний диаметр трубки | Код заказа | Л1 | Л2 | С2 | S3 | Давление (ПН) | |
| HT/CX дакс т | ХТ/Техас | |||||||
| L | 06 08 | HT/CX06×tL* HT/CX08×tL* | ХТ/TX06L* ХТ/TX08L* | 41.5 43.5 | 27 29 | 14 17 | 12 12 | 315 315 |
| 10 12 | HT/CX10×tL* HT/CX12×tL* | ХТ/TX10L* ХТ/TX12L* | 48.0 50.0 | 30 32 | 19 22 | 14 17 | 315 315 | |
| 15 18 | HT/CX15×tL* HT/CX18×tL* | ХТ/TX15L* ХТ/TX18L* | 56.0 62.5 | 36 40 | 27 32 | 19 24 | 315 315 | |
| 22 28 | HT/CX22×tL* HT/CX28×tL* | ХТ/TX22L* ХТ/TX28L* | 66.0 70.0 | 44 47 | 36 41 | 27 36 | 160 160 | |
| 35 42 | HT/CX35×tL* HT/CX42×tL* | ХТ/TX35L* ХТ/TX42L* | 83.0 91.0 | 56 63 | 50 60 | 41 50 | 160 160 | |
| S | 06 08 | HT/CX06×tS* HT/CX08×tS* | HT/TX06S* HT/TX08S* | 43.0 45.5 | 31 32 | 17 19 | 12 14 | 630 630 |
| 10 12 | HT/CX10×tS* HT/CX12×tS* | ХТ/TX10S* ХТ/TX12S* | 51.4 55.0 | 34 38 | 22 24 | 19 19 | 630 630 | |
| 14 16 | HT/CX14×tS* HT/CX16×tS* | ХТ/TX14S* ХТ/TX16S* | 58.5 65.0 | 40 43 | 27 30 | 19 27 | 630 400 | |
| 20 25 | HT/CX20×tS* HT/CX25×tS* | ХТ/TX20S* ХТ/TX25S* | 72.0 85.0 | 48 54 | 36 46 | 32 41 | 400 315 | |
| 30 38 | HT/CX30×tS* HT/CX38×tS* | ХТ/TX30S* ХТ/TX38S* | 92.0 106.0 | 62 72 | 50 60 | 46 55 | 315 315 | |
Примечание: *Материал:C-углеродистая сталь; П-Нержавеющая сталь; Т-латунь.
Номинальные уровни давления для трубного соединения экструзионного типа:
Типичные области применения включают в себя:
*Промышленные гидроагрегаты.
*Мобильная техника (экскаваторы, погрузчики).
*Технологические контрольно-измерительные приборы и системы дозирования химических реагентов.
*Морское и морское оборудование.
*Пневматические панели управления.
Наши крестовины врезного типа соответствуют международным стандартам размеров и на 100% проходят испытания под давлением, что обеспечивает безопасность и долговечность. Благодаря широкому диапазону размеров, материалов и номинальных значений давления они предлагают универсальное решение для инженеров, которым нужен компактный, долговечный и удобный в обслуживании разъем.
